Dans l’éditeur de réseau, vous pouvez afficher des libellés pour les éléments de réseau sous forme de diagrammes que vous pouvez configurer librement (Utilisation : Pourvoir les éléments de réseau de diagrammes). Vous pouvez choisir entre des diagrammes en colonnes et des diagrammes circulaires. Pour les zones, vous pouvez par exemple représenter le nombre d’habitants et le nombre d’emplois sous forme de diagrammes en colonnes (Illustration 258).

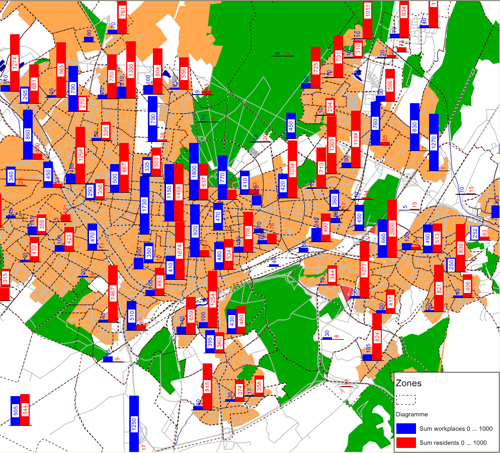

Illustration 258 : Nombre d’habitants et d’emplois par zone
Vous pouvez aussi représenter les résultats du choix modal (Choix modal), la répartition de la demande de déplacements sur les différents modes de transport, sous forme de diagrammes circulaires pour chaque zone (Illustration 259).

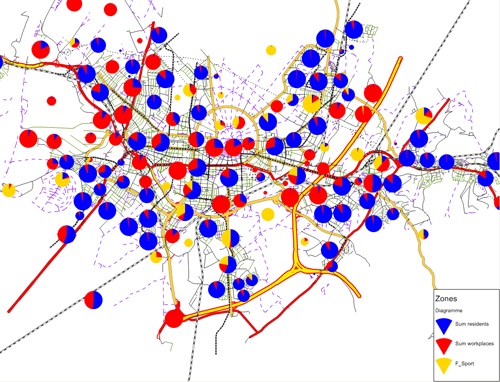

Illustration 259 : Représentation du choix modal sous forme de diagrammes circulaires pour les zones
Des diagrammes peuvent être enrichis en outre par une coloration classifiée sur la base d’informations. L’offre TC modélisée peut être par exemple analysée et évaluée. Les diagrammes classifiés par couleur permettent dans ce cas d’évaluer conjointement le nombre total de voyageurs en correspondance avec le risque de retard à chaque arrêt (Illustration 260).

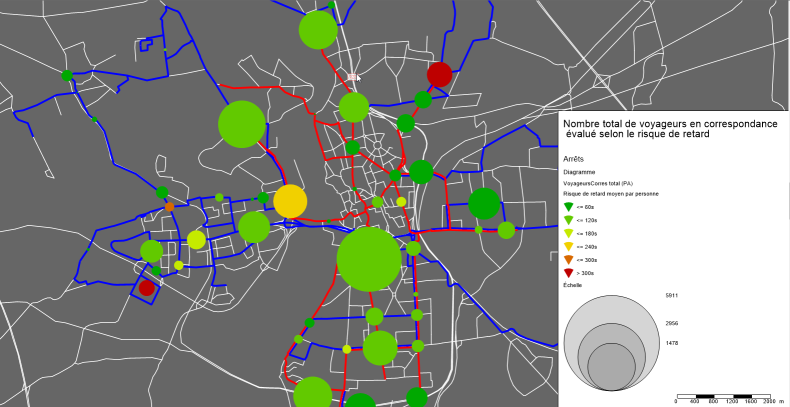

Illustration 260 : Nombre total de voyageurs en correspondance évalué selon le risque de retard
