Les arborescences servent à filtrer les chemins déterminés et chargés lors de l’affectation en fonction de nombreux critères et à les représenter graphiquement. Les chemins chargés sont le résultat d’une affectation et sont caractérisés par les propriétés suivantes :
- Ils se composent du tracé du chemin d’une zone d’origine à une zone de destination.
- Ils comportent un type de système de transport (TI, TC ou SysTr-TC).
- Ils présentent une charge (voyageurs, véhicules).
Une arborescence se compose de tous les chemins dont le tracé emprunte les éléments de réseau sélectionnés pour le calcul d’arborescences. La sélection d’éléments de réseau constitue donc le critère de filtre de chemins pour l’arborescence. Les critères de filtre pouvant être utilisés sont décrits en détail ci-après. L’Illustration 232 représente le principe d’une arborescence. L’illustration de gauche contient tous les chemins déterminés lors de l’affectation, l’illustration de droite contient tous les chemins qui empruntent le tronçon sélectionné.
|
|
|
|
Tous les chemins TI (représentés comme barres de charge) |
Tous les chemins TI qui empruntent le tronçon sélectionné sont filtrés par la définition d’une arborescence |
Illustration 232 : L’arborescence en tant que filtre de chemins
Vous pouvez afficher l’arborescence sous forme graphique dans l’éditeur de réseau (Utilisation : Configurer les paramètres graphiques pour la représentation d’arborescences) ou sous forme tabulaire dans une liste (Utilisation : Filtrer des listes). L’Illustration 233 montre la représentation des chemins de l’arborescence dans la liste de chemins partiels TC en prenant l’exemple d’une affectation TC. Dans la représentation graphique, les tracés des chemins mis en évidence en couleur et les charges d’arborescence correspondantes pour chaque tronçon emprunté décrivent la répartition spatiale et quantitative du trafic pour l’arborescence définie.

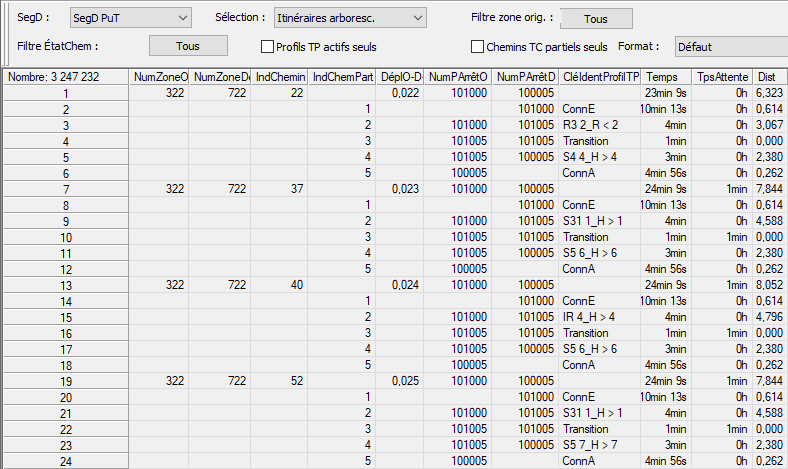

Illustration 233 : Affichage des chemins d’arborescence dans la liste de chemins partiels TC
|
Nota : Pour pouvoir afficher une arborescence, vous devez avoir calculé une affectation et enregistré les chemins déterminés. Vous pouvez enregistrer les chemins pour le TI (Utilisation : Configuration pour l’enregistrement des résultats d’affectation TI) et pour les TC (Utilisation : Configuration pour l’enregistrement des résultats d’affectation TC). |
Le type d’arborescence est déterminé par le choix du type d’éléments de réseau :
- Arborescence de nœuds, de macronœuds, de points d’arrêts, de zones d’arrêt, d’arrêts et de stations de partage (marquer des nœuds, des macronœuds, des points d’arrêts, des zones d’arrêt, des arrêts et des stations de partage)
- Arborescence de tronçons (Sélection de tronçons)
- Arborescence de zones et de macrozones (Sélection de zones et de macrozones)
- Arborescence de type de trafic (en désactivant des tronçons ou des éléments de réseau de la hiérarchie des lignes, c.-à-d. des lignes, itinéraires de ligne etc.)
Vous pouvez constituer l’arborescence en sélectionnant un ou plusieurs éléments d’un type d’éléments de réseau, mais également en combinant librement des éléments de réseau sélectionnés de différents types d’éléments de réseau (Combinaison de critères d’arborescence).
|
Nota : Si une arborescence est active, vous pouvez enregistrer la demande correspondante dans une matrice d’arborescence. L’arborescence tient compte de la configuration active du filtre de relations. Ainsi, vous pouvez par exemple calculer des arborescences définies en plus en fonction du type de zone (par exemple uniquement les zones internes). |
