Pour les chemins affichés dans l’arborescence, vous pouvez définir plusieurs critères de filtre et les combiner à l’aide d’opérations PUIS ou OU. Vous pouvez également combiner des critères du TI et des TC.

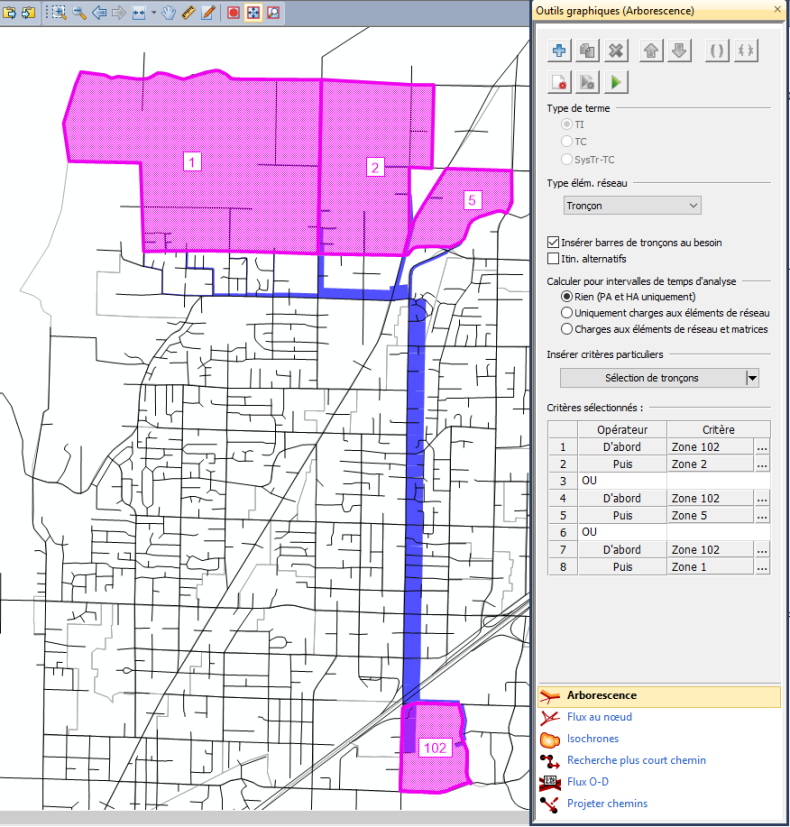

L’arborescence dans l’Illustration 237 représente par exemple une combinaison de critères PUIS et d’opérations OU. Tous les chemins commençant dans la zone 102 et finissant dans les zones 1, 2 ou 5 sont affichés dans l’arborescence. Le type de trafic autorisé pour la zone 102 est le trafic émis et pour les zones 1, 2 et 5 uniquement le trafic attiré. Vous pouvez voir la configuration requise dans la fenêtre de l’Illustration 237.
Illustration 237 : Chemins commençant dans la zone 102 et finissant dans les zones 1, 2 ou 5
Définition d’un terme PUIS

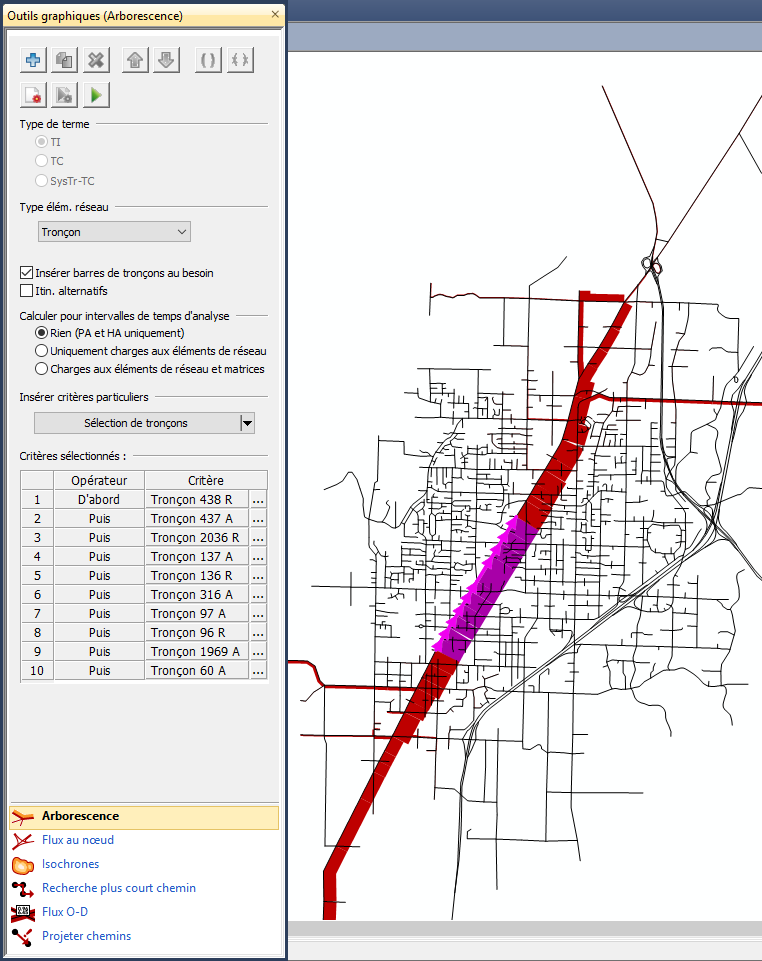

L’arborescence décrit tous les chemins qui empruntent les éléments de réseau sélectionnés dans l’ordre exact spécifié. L’Illustration 238 affiche un filtre qui contient de nombreux tronçons combinés par les opérateurs ET PUIS. L’arborescence affiche tous les chemins qui empruntent ces tronçons dans l’ordre spécifié.
Illustration 238 : Tous les chemins empruntant une succession de tronçons en direction du nord
|
Nota : Vous pouvez combiner un nombre illimité de nœuds, de macronœuds, de points d’arrêt, de zones d’arrêt, d’arrêts et de tronçons dans un ordre quelconque. Les zones et macrozones peuvent uniquement être l’origine ou la destination d’un chemin, elles ne peuvent donc être traversées. |
Les critères d’arborescence pour les éléments de réseau (Définition d’arborescence par sélection d’éléments de réseau) et ceux pour les types de trafic (Définition d’arborescence par sélection de types de trafic) peuvent également être combinés à l’aide de l’opérateur ET. Ceci n’induit cependant aucun ordre, car les critères d’arborescence des types de trafic se rapportent systématiquement au chemin en entier. C’est pourquoi ils figurent toujours à la fin d’une série d’opérations ET PUIS.
|
Nota : Vous pouvez combiner un nombre illimité de critères d’arborescence de types de trafic entre eux ou avec des critères d’arborescence d’élément de réseau au moyen de l’opérateur ET |

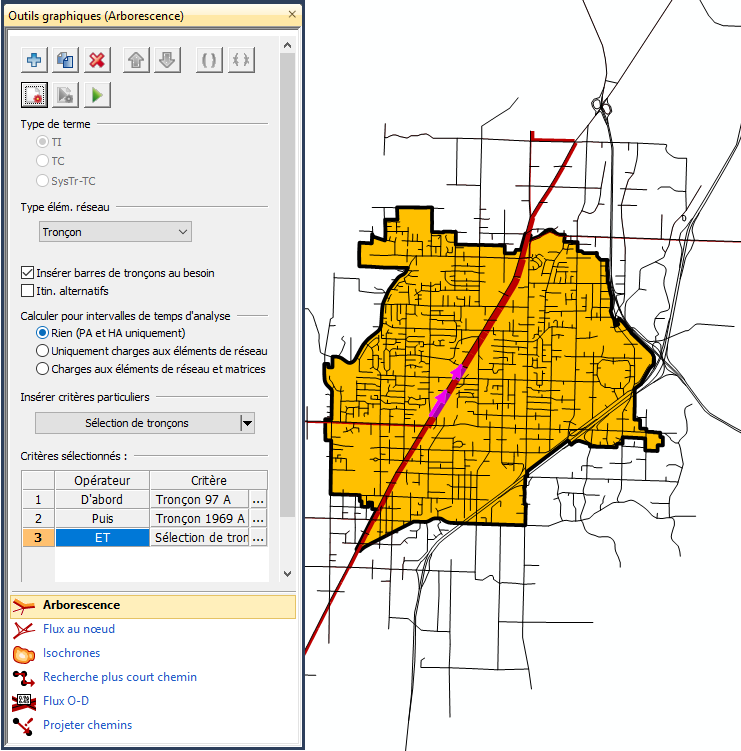

L’exemple suivant illustre l’arborescence de l’Illustration 236 où deux tronçons ont été sélectionnés en plus. L’arborescence filtre maintenant le trafic de transit de la ville de Lynnwood, qui utilise les deux tronçons dans l’ordre défini.
Illustration 239 : Trafic de transit qui utilise deux tronçons dans un ordre donné
Utilisation de critères mis à la négative (complément)
Par la négation d’un critère d’arborescence d’élément de réseau, vous pouvez filtrer les chemins qui n’utilisent pas les éléments de réseau sélectionnés.
Combinés avec des critères d’arborescence d’élément de réseau positifs, on peut en tirer des possibilités de filtrage très variées :
1. Objectif : tous les véhicules qui empruntent le tronçon 1 mais pas le tronçon 100 ensuite.
- Premier terme ET PUIS : tronçon 1
- Deuxième terme ET PUIS : tronçon 100, complément
2. Objectif : tous les véhicules qui empruntent le tronçon 2 mais pas le tronçon 100 auparavant.
- Premier terme ET PUIS : tronçon 100, complément
- Second terme ET PUIS : tronçon 2
3. Objectif : tous les véhicules qui empruntent d’abord le tronçon 1 et puis le tronçon 2, mais pas le tronçon 100 entre-temps.
- Premier terme ET PUIS : tronçon 1
- Deuxième terme ET PUIS : tronçon 100, complément
- Troisième terme ET PUIS : tronçon 2
4. Objectif : tous les véhicules qui empruntent d’abord le tronçon 1 et puis le tronçon 2, mais pas le tronçon 100 sur la totalité du chemin.
- Premier terme ET PUIS : tronçon 100, complément
- Deuxième terme ET PUIS : tronçon 1
- Troisième terme ET PUIS : tronçon 100, complément
- Quatrième terme ET PUIS : tronçon 2
- Cinquième terme ET PUIS : tronçon 100, complément
Les exemples montrent que les critères d’arborescence élément de réseau à la négative sont toujours évalués dans l’espace délimité entre les critères d’arborescence d’élément de réseau positifs. Si l’ordre ne joue aucun rôle, vous devez intégrer les critères à la négative à plusieurs reprises le cas échéant (cf. exemple 4).
Dans les critères d’arborescence de types de trafic, l’ordre ne joue aucun rôle, à savoir que l’utilisation du complément se traduit par une négation logique simple, ce qui correspond à la sélection de l’ensemble des types de trafic complémentaire.
Définition d’une opération OU
L’insertion d’un opérateur OU permet de terminer une série d’opérations PUIS. Vous pouvez ajouter davantage de critères au terme de cette opération. L’arborescence décrit tous les chemins qui satisfont au moins à l’un des critères de filtre reliés par OU.
Vous pouvez combiner des opérations PUIS entre elles par OU autant de fois que vous le souhaitez. Chaque chemin n’est affiché qu’une seule fois dans l’arborescence, même s’il est déterminé pour plusieurs opérations PUIS.

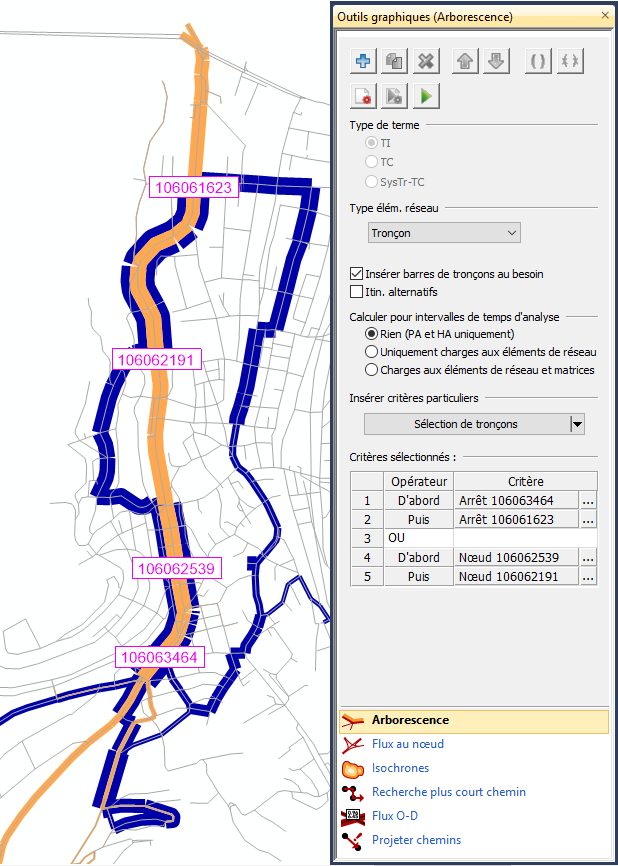

L’Illustration 240 montre comment on peut représenter simultanément une arborescence TI et une arborescence TC à l’aide d’une opération OU. L’arborescence TI affiche tous les chemins TI qui traversent les nœuds 106 062 539 et 106 062 191. L’arborescence TC affiche tous les chemins TC qui traversent les arrêts 106 061 623 et 106 063 464.
Illustration 240 : Combinaison d’arborescences pour le TI et les TC en utilisant une opération OU
