Lors de l’importation de fichiers shape, les informations contenues dans le fichier shape sont lues dans un élément de réseau Visum. L’élément de réseau dans lequel les informations sont lues varie en fonction du type de fichier shape (point, ligne ou polygone) et du mode de lecture (lecture additive ou non). La Table 281 offre un aperçu des types de fichiers shape pouvant être importés dans les différents éléments de réseau.
|
Nota : La génération de PDI n’est possible que par lecture additive du fichier shape, car il faut spécifier une catégorie de PDI dans laquelle les PDI peuvent être inclus. Le réseau doit donc contenir au moins une catégorie de PDI pour pouvoir lire des fichiers shape comme PDI. De même, les connecteurs, les points d’arrêt et les postes de comptage ne peuvent être lus que par lecture additive. |
Lorsque vous souhaitez importer des éléments ponctuels au format shape comme points d’arrêt, vous devez d’abord les lire comme nœuds puis générer des points d’arrêt avec la fonction Agréger nœuds isolés. Les zones d’arrêt et arrêts correspondants sont également créés (Utilisation : Agréger des nœuds isolés).
Lors de la lecture de polylignes comme tronçons, vous pouvez soit générer des tronçons orientés soit des tronçons avec sens aller et sens retour. Dans le cas de tronçons non orientés, il faut spécifier pour chaque attribut la manière dont il doit être interprété.
- aller : dans le sens NoeudOrig .. NoeudDest
- retour : dans le sens NoeudDest .. NoeudOrig
- 2 sens : moitié de la valeur des deux sens pour chaque sens
- symétrique : même valeur pour les deux sens
Lors de l’importation du fichier shape, vous pouvez configurer l’attribut source (du fichier shape) à assigner à l’attribut cible (un attribut existant ou défini par l’utilisateur de l’élément de réseau sélectionné). L’Illustration 223 montre un exemple où les données d’un fichier shape sont lues comme tronçons. Le fichier shape contient les attributs PRIM_NAM, TYPE, VON, NACH et LAENGE qui sont assignés aux attributs de tronçons Visum Nom, Numéro Type, Numéro Noeud Origine, Numéro Noeud Destination et Longueur.
|
Nota : Vous pouvez activer la normalisation des surfaces lues en option lorsque vous lisez des polygones issus de fichiers shape, par exemple comme polygones de zones ou PDI pour la représentation d’arrière-plan (Surfaces composées). Ceci est requis si vous envisagez de les utiliser pour procéder à des opérations de calcul géométrique comme les calculs de surface ou les intersections, sans quoi celles-ci pourraient donner lieu à des résultats faussés. La normalisation n’est pas requise si les polygones ne sont utilisés qu’à des fins de représentation visuelle. |

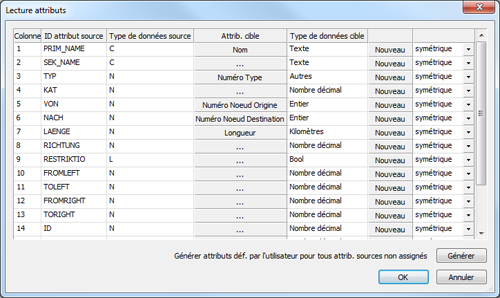

Illustration 223 : Assignation d’attributs sources aux attributs cibles
Applications d’exemple
- Lecture de fichiers shape avec un réseau routier comme tronçons dans Visum. Un réseau de tronçons de calcul d’itinéraires est alors disponible dans Visum.
|
Nota : Les tronçons doivent au préalable être autorisés pour les systèmes de transport. |
- Lecture de limites communales comme aires
- Lecture d’écoles comme PDI
- Lecture d’occupations des sols comme PDI
Outre l’importation de fichiers shape comme élément de réseau Visum, vous pouvez aussi insérer des fichiers shape comme arrière-plan. Ainsi vous pouvez par exemple insérer des occupations des sols (par exemple des zones résidentielles, des zones industrielles, des zones commerciales) pour une meilleure visualisation de votre réseau. Vous pouvez aussi insérer plusieurs couches de fichiers shape dans le réseau à cet effet (par exemple une couche pour les zones résidentielles et une couche pour les zones industrielles). Vous pouvez modifier l’ordre de représentation des couches et leur couleur. L’Illustration 224 montre un exemple dans lequel deux fichiers shape avec des occupations des sols pour des zones résidentielles et industrielles ont été intégrés comme arrière-plan.

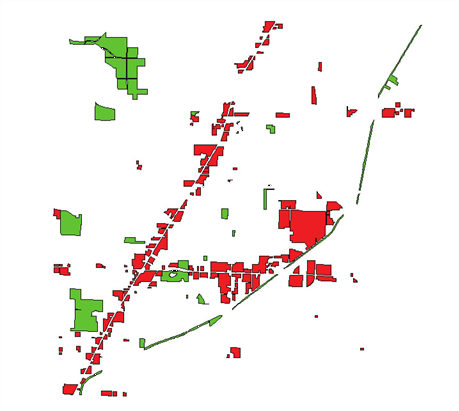

Illustration 224 : Occupations des sols comme arrière-plan à partir de deux fichiers shape
