编辑信号程序

基于信号灯组的信号程序允许分别编辑每个信号灯组和/或 切换时间。可以在时间表中以图形方式编辑。表格列和信号状态的显示方式可以在快捷菜单中更改。

1.  打开信号控制机编辑器 (打开并使用信号控制机编辑器)。

2.  请双击导航器中期望的信号控制机。

3.  在导航器中点击 信号程序。

信号程序列表自动打开。

4.  请点击所需的条目。

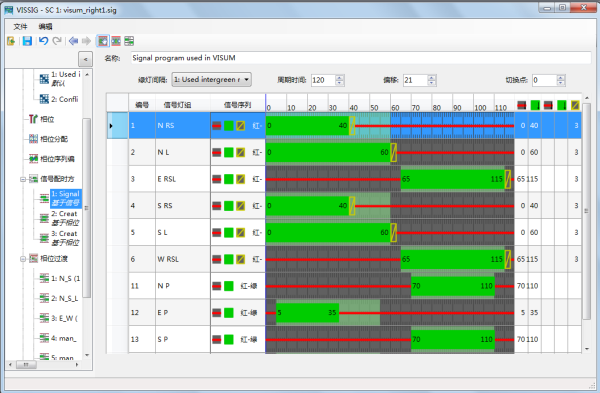

显示信号程序。

快捷菜单中的功能

5.  请使用鼠标右键点击所需的条目。

6.  进行相应设置：

更改行高

1.  点击期望的行：

2.  用鼠标指针指向第一灰列中两行之间的线。

鼠标指针变为双向箭头。

3.  按住鼠标左键向上或向下拖动一行。

工具栏内的函数

您可以选择编辑模式：

定义图形显示的格式

• 选择菜单编辑 > 设置分类目录 视图 (执行基于相阶的固定周期控制绿灯时间优化)。

图形编辑切换时间

1.  点击图标  基于信号灯组的编辑。

2.  请点击所需的条目。

3.  如果在切换时间视图中移动鼠标指针，则可以选择以下选项：

可以在表格中针对当前已编辑的信号程序单独更改过渡状态的持续时间，如果持续时间与信号灯组中定义的标准时间不一致， 例如针对基于信号组的信号程序，坏天气程序中较高的黄灯时间。

压缩或拉伸信号程序

1.  点击图标  压缩/拉伸。

2.  如果在时间轴标签中移动鼠标指针，则可以选择以下选项：

3.  如果想取消压缩/拉伸 ，则在时间轴图片外松开鼠标按键。

剪切并保存相阶过渡

仅针对基于信号组的信号程序：

1.  点击图标  相阶过渡。

2.  按住鼠标按键并在时间轴标签内向右拖曳鼠标。

3.  如果想取消剪切相阶过渡，则在时间轴图片外松开鼠标按键。

编辑基于相阶的信号程序

可以在信号程序内更改相阶的位置。

在基于相阶的信号程序不能：

• 单独编辑一个切换时间
• 剪切相阶过渡

1.  请确保：

• 已默认定义了一个绿灯间隔时间矩阵 (编辑相阶配对)
• 已定义相阶 (定义并编辑相阶)
• 已定义相阶分配(编辑相阶配对)
• 已编辑相阶顺序并生成信号程序(编辑相阶序列)

在图标列表中已选中基于相阶的编辑 图标。

2.  进行相应设置：

过渡状态的持续时间在相阶过渡中默认确定为信号灯组定义的默认值。

3.  如果需要，压缩或拉伸单个相阶。

在信号程序图形显示中缩放

可以放大图形信号程序的一定区域。为了能够单独准确地编辑切换时间，当信号控制机时间 = 10，切换时间点为每 1/10 秒。

1.  请点击所需的条目。

标记一行。

2.  点击行的图形区域。

鼠标指针变为以下符号：

3.  如果想扩大时间区域，则在行的图形区域点击滚轮。

4.  如果想恢复时间区域，则在行的图形区域重新点击滚轮。
