说明 ：此附加模块您必须具有许可。
|
|
说明 ：此附加模块您必须具有许可。 |
Vissim 每隔一个路段为每个信号控制机调用独立的 VS-PLUS 程序。在程序名称中，VSP 后的编码说明版本号。
您必须在 Vissim 中为每个信号控制机选择应用文件 *.vce 或为 VS-PLUS 控制选择 *.PW1。这些文件可以用方案和应用接口 Visual VS-PLUS 创建。
|
提示：VS-PLUS 程序版本的信息请咨询制造商 VS-PLUS AG 和 Siemens AG。 |
1. 在菜单信号控制 > 信号控制机中选择。
信号控制机列表自动打开。
您可以依据标准编辑此列表 (使用列表)。
2. 请使用鼠标右键点击所需的条目。
3. 请在快捷菜单中选择编辑条目。

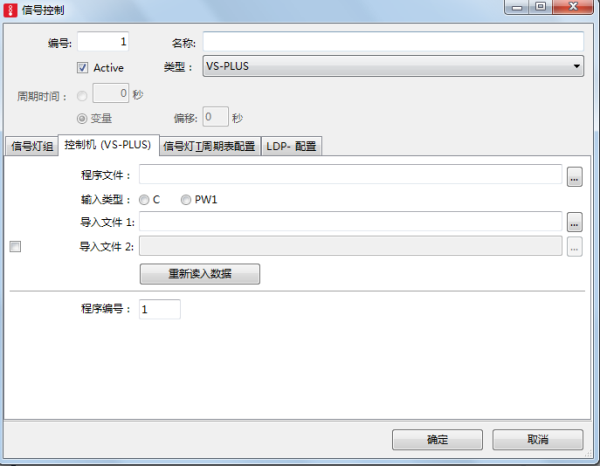

窗口信号控制窗口打开。
4. 选择字段类型 > VS-PLUS。
控制机 (VS-PLUS) 选项卡将自动打开。
5. 进行相应设置：
| 元素 | 说明 |
|---|---|
| 程序文件 |
程序文件：VS-PLUS 版本的文件控制节点。 在仿真和应用中在真实控制单元上用 Visual VS-PLUS 创建数据文件时总是使用相同版本的 VS-PLUS。 |
| 输入类型 |
VS-PLUS 文件的输入格式。输入格式也可以在信号控制机列表中通过快捷菜单选择。当您点击按键
|
|
供给文件1 供给文件2 |
数据文件1，数据文件2： 接口文件和参数文件。文件必须和 Vissim 文件保存在同一个文件夹中。 如果用 Visual VS-PLUS 进行 VS-PLUS 数据提供，则仅创建 VS-PLUS 输入文件 *.vce。在字段数据文件 1 中输入其文件名。
|
| WTT文件 | WTT文件：数值类型表：包含在信号控制机检测器协议中或窗口信号配时表中显示的控制逻辑数据类型以及显示类型。如果控制装置由多个模块组成，则必须为每个模块指定所属文件 *.wtt。 |
| 程序编号 | 要仿真的信号程序。VS-PLUS 一次可以编辑多达 5 个信号程序。当在单步仿真中进行仿真时，可以切换程序。如果通过 OK 确认新的信号程序，则在下个仿真秒内开始切换。 |
| 重新读入数据 | 控制逻辑重新从数据文件 *.vce 或 *.pw1 中读入数据。如果在仿真运行期间更改文件并在后续仿真过程中要考虑到这点，则点击该按键。 |
时，该项目定义文件扩展名用于选择数据文件。
