使用附加模块 Siemens VA (TL / Siemens VS-PLUS)

说明：此附加模块您必须具有许可。

Vissim 每隔一个路段为每个信号控制机调用独立的控制程序。为此，为每个信号控制机的控制选择数据文件 PW1。

1. 在菜单信号控制 > 信号控制机选择。

信号控制机列表自动打开。

您可以依据标准编辑此列表 (使用列表)。

2. 请使用鼠标右键点击所需的条目。

3. 请在快捷菜单中选择编辑条目。

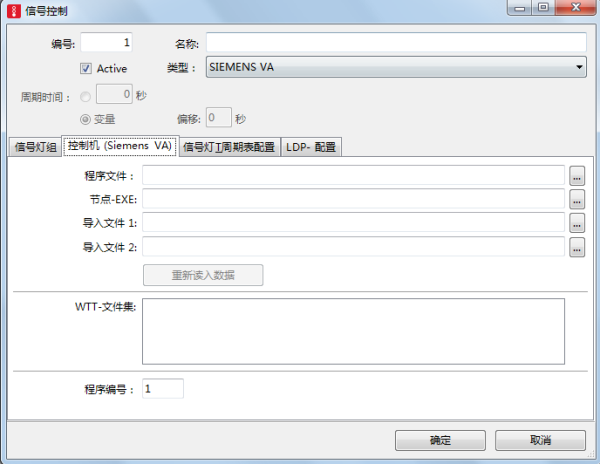

窗口信号控制打开。

4. 选择字段类型 > SIEMENS VA。

5. 进行相应设置：

元素	说明
程序文件	程序文件：文件 .dll：控制节点的新 Siemens 控制控制逻辑程序文件。您必须另外在字段 Knoten-EXE 中选择 EXE 文件。文件 .exe：控制节点的旧版本 Siemens 控制控制逻辑程序文件。
Knoten-EXE	仅当字段程序文件中有 DLL 文件，没有 EXE 文件时才选择：EXE 文件采用节点控制逻辑。如果已选择 EXE 文件则忽略该字段。
供给文件1 供给文件2	数据文件1，数据文件2：控制逻辑的数据文件。文件必须和 Vissim 文件保存在同一个文件夹中。数据文件1：Siemens VS-PLUS 需要 PW1 格式的逻辑。数据文件2：取决于设备。包括检测器平滑化参数。一般可以使用与 Siemens VS-PLUS 一起提供的文件，例如：VSP0400G.pw1 4.00。
WTT文件	WTT文件：数值类型表：包含在信号控制机检测器协议中或窗口信号配时表中显示的控制逻辑数据类型以及显示类型。如果控制由多个 TL 模块组成，则必须为每个模块说明所属文件 *.wtt。
程序编号	程序编号：要仿真的信号程序。当在单步仿真中进行仿真时，可以切换程序。如果通过 OK 确认新的信号程序，则在下个仿真秒内开始切换。
重新读入数据	控制逻辑重新从数据文件中读入数据。如果在仿真运行期间更改文件并在后续仿真过程中要考虑到这点，则点击该按键。
