Phasenzuordnung bearbeiten

Hinweis: Sie benötigen das Zusatzmodul Vissig.

Sie können einzelne Signalgruppen freigeben, sperren oder deren Zustand als nicht relevant einstufen.

• ►  Wählen Sie im Feld Standard-Zwischenzeitmatrix den gewünschten Eintrag.

Die ausgewählte Zwischenzeitmatrix wird in der Übersichtstabelle der Zwischenzeitmatrizen als Standard mit x markiert.

Zustand der Signalgruppe umschalten

1.  Öffnen Sie den LSA-Editor (LSA-Editor öffnen und verwenden).

2.  Doppelklicken Sie im Navigator auf die gewünschte LSA.

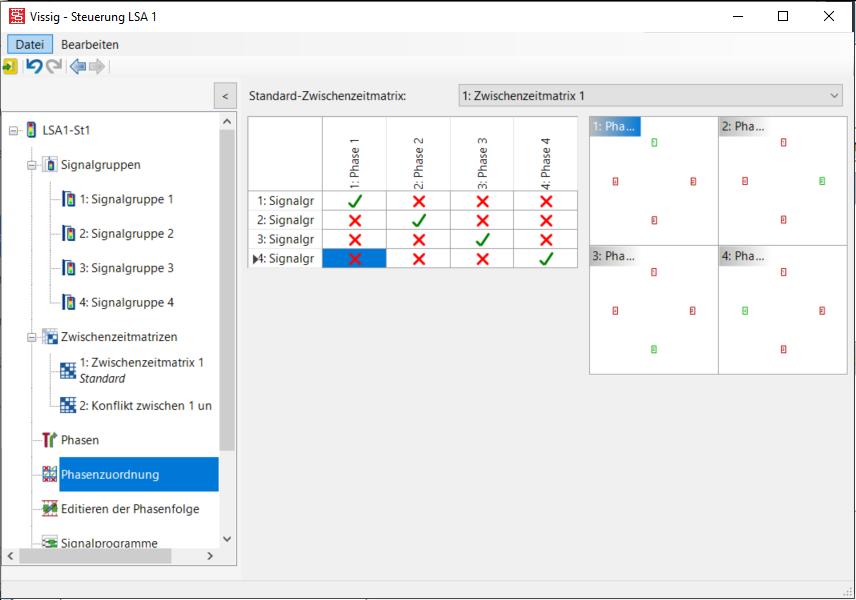

3.  Klicken Sie im Navigator auf Phasenzuordnung.

Die Liste der Phasenzuordnungen öffnet sich.

4.  Doppelklicken Sie in die gewünschte Zelle.

Tipp: Alternativ können Sie auch in der grafischen Darstellung der Phase auf die Nummer klicken.

Der Zustand der Signalgruppe in der Phase wird umgeschaltet. Dabei wird zyklisch zwischen den folgenden Zuständen gewechselt:

	Signalgruppe ist in der Phase freigegeben
	Signalgruppe ist in der Phase gesperrt
	Zustand der Signalgruppe ist in der Phase nicht relevant, beispielsweise bei Teilknotensteuerung

Wenn eine Zwischenzeitmatrix als Standard ausgewählt ist, werden bei der Erstellung der Phasen die Feindlichkeiten (Konfliktströme) geprüft. Bei Freigabe feindlicher Signalgruppen in der gleichen Phase, werden diese in der Tabelle rot hinterlegt.

Tipp: Sie können die Breite der zwei Fensterbereiche ändern.

Ausgewählte oder alle Phasen anzeigen

Sie können zwischen der Anzeige aller Phasen oder einer vergrößerten Anzeige der ausgewählten Phase wechseln.

1.  Klicken Sie mit der rechten Maustaste in die Grafik.

2.  Wählen Sie im Kontextmenü die gewünschte Funktion aus.

Darstellung der Richtungspfeile definieren

Sie können die Darstellung der Richtungspfeile mit oder ohne Anzeige der Signalgruppennummer definieren.

1.  Klicken Sie mit der rechten Maustaste in die Grafik.

2.  Wählen Sie die gewünschte Funktion aus.

3.  Bestätigen Sie mit OK.
