Phasen definieren und bearbeiten

Hinweis: Sie benötigen das Zusatzmodul Vissig.

1.  Öffnen Sie den LSA-Editor (LSA-Editor öffnen und verwenden).

2.  Doppelklicken Sie im Navigator auf die gewünschte LSA.

3.  Klicken Sie im Navigator auf Phasen.

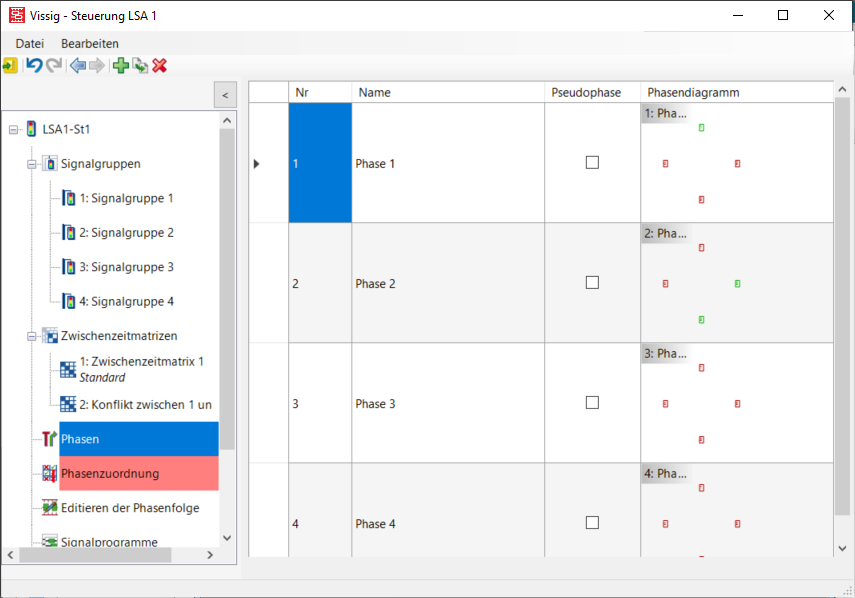

Die Liste der Phasen öffnet sich.

Wenn noch keine Phasen definiert ist, werden nur die Spaltentitel angezeigt.

4.  Klicken Sie mit der rechten Maustaste in die Liste.

Das Kontextmenü öffnet sich.

5.  Klicken Sie auf den gewünschten Eintrag.

Element	Beschreibung
Hinzufügen	neue Phase mit der ersten freien Nummer hinzufügen
Duplizieren	Phase kopieren und mit einer neuen Nummer einfügen
Löschen	ausgewählte Phasen löschen

6.  Nehmen Sie die gewünschten Einstellungen vor:

Element	Beschreibung
Nr.	Nummer der Phase
Name	Bezeichnung der Phase
Pseudophase	Ist die Option ausgewählt, wird die Phasendauer während einer Grünzeitoptimierung nicht verändert. Die Dauer einer Pseudophase beträgt in allen phasenbasierten Signalprogrammen null Sekunden. Diese Option dient als „Phasenübergangsteiler“ zur Abbildung des Sonderfalls, wenn während eines Phasenübergangs eine Signalgruppe mehr als einen Schaltbefehl erhalten soll. Dann wird eine solcher Phasenübergang in zwei Phasenübergänge aufgeteilt und diese mit einer Pseudophase gekoppelt. Die Option Pseudophase kann nur aktiviert werden, wenn noch keine Phasenübergänge zu dieser Phase existieren.
Phasendiagramm	Grafische Darstellung der Phase

Hinweis: Für die Anzeige von Richtungspfeilen in Vissim sind folgende Knoten erforderlich: Ein Knoten für den betrachteten Knoten Ein Knoten für jeden Nachbarknoten Für diese Knoten muss das Attribut Für Auswertung verwenden ausgewählt sein.

Änderungen werden gespeichert, wenn Sie den LSA-Editor schließen.
