Zusatzmodul Siemens VA verwenden

Schnittstelle für Signalsteuerungen von Siemens, die LSA an Verkehrsknoten mit Sitraffic Office oder Yutraffic Office steuern, beispielsweise Siemens VS-PLUS, TL (TrafficLanguage), PDM-C.

Hinweis: Für das Zusatzmodul müssen Sie über eine Lizenz verfügen.

Vissim ruft im Abstand einer Sekunde für jede LSA ein eigenes Steuerungsprogramm auf. Dafür wählen Sie für jede LSA die Versorgungsdateien PW1 für die Steuerung aus.

Einige Steuerungsverfahren erwarten, dass die Versorgungsdatei im Datenverzeichnis gespeichert ist, in dem auch die Datei *.inpx gespeichert ist. Wenn eine Versorgungsdatei in einem Verzeichnis gespeichert ist, das nicht den Anforderungen des Steuerungsverfahrens entspricht, kann dies zum Programmabsturz führen. Für Vissim müssen Versorgungsdateien nicht in einem bestimmten Verzeichnis gespeichert sein. Wenden Sie sich bei Fragen an den Hersteller des Steuerungsverfahrens.

1. Wählen Sie im Menü LSA-Steuerung > Lichtsignalanlagen.

Die Liste Lichtsignalanlagen öffnet sich.

Sie können die Liste standardmäßig bearbeiten (Listen verwenden).

2. Klicken Sie mit der rechten Maustaste auf den gewünschten Eintrag.

3. Wählen Sie im Kontextmenü den Eintrag Bearbeiten.

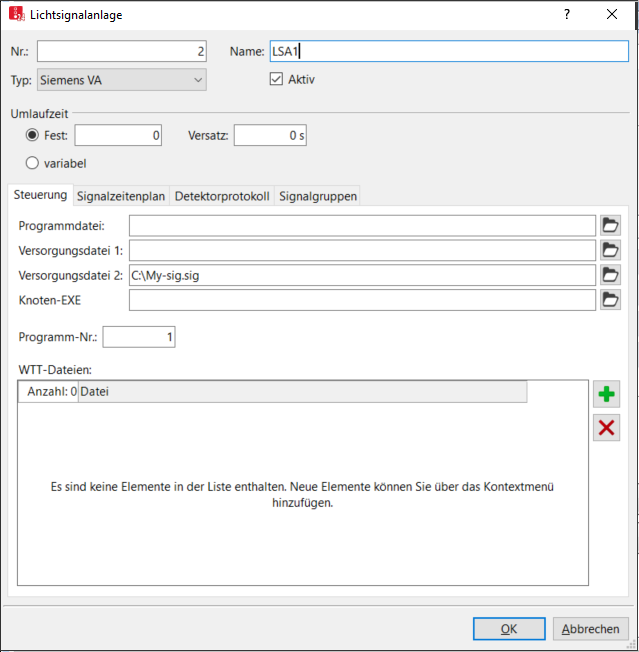

Das Fenster Lichtsignalanlage öffnet sich.

4. Wählen Sie im Feld Typ > Siemens VA.

5. Stellen Sie sicher, dass das Register Steuerung geöffnet ist.

6. Nehmen Sie die gewünschten Einstellungen vor:

Element	Beschreibung
Programmdatei	ProgDat Datei .dll: Programmdatei der Steuerungslogik für neuere Siemens-Steuerungen, mit welcher der Knotenpunkt gesteuert werden soll. Sie müssen zudem im Feld Knoten-EXE eine Datei .exe auswählen. Datei *.exe: Programmdatei der Steuerungslogik für ältere Siemens-Steuerungen, mit welcher der Knotenpunkt gesteuert werden soll.
Versorgungsdatei 1, Versorgungsdatei 2	VersDat1, VersDat2: Versorgungsdateien der Steuerungslogik. Die Dateien müssen im gleichen Verzeichnis wie die Vissim-Daten gespeichert sein. Versorgungsdatei 1: Siemens VS-PLUS benötigt die Logik im PW1-Format. Versorgungsdatei 2: gerätespezifisch. Enthält beispielsweise die Glättungsparameter für die Detektoren. Im Allgemeinen kann dafür die mit Siemens VS-PLUS mitgelieferte Datei verwendet werden, beispielsweise VSP0400G.pw1 für Version 4.00.
Knoten-EXE	Nur erforderlich, wenn im Feld Programmdatei eine DLL-Datei und keine EXE-Datei ausgewählt ist: EXE-Datei mit der knotenspezifischen Steuerungslogik. Das Feld wird ignoriert, wenn als Programmdatei eine EXE-Datei ausgewählt ist.
Programm-Nummer	ProgNr: Signalprogramm, das simuliert werden soll. Eine Programmumschaltung ist möglich, wenn sich der Simulationslauf im Einzelschritt-Modus befindet. Wenn Sie die neue Signalprogrammnummer mit OK bestätigen, wird in der nächsten Simulationssekunde die Umschaltung angestoßen.
WTT-Dateien	WTTDat: Wert-Typen-Tabellen: Enthalten die Datentypen aus der Steuerungslogik, die im LSA-Detektorprotokoll (LSA-Detektorprotokoll auswerten) oder im Fenster Signalzeitenplan (Signalzeitenplan in einem Fenster anzeigen) dargestellt werden sollen sowie die Darstellungsart. Wenn die Steuerung aus mehreren TL-Modulen besteht, müssen Sie für jedes Modul die zugehörige Datei *.wtt angeben. : WTT-Datei auswählen : WTT-Datei aus Liste löschen
