Zusatzmodul Ring Barrier Controller (RBC) verwenden

Hinweis: Um Preemption oder Transit Priority zu verwenden, müssen Sie über eine Lizenz für Ring Barrier Controller Level 3 verfügen.

Das Steuerungsverfahren Ring Barrier Controller findet in Nordamerika Anwendung.

Der LSA-Typ Ring Barrier Controller hat in Vissim eine eigene grafische Benutzeroberfläche und zusätzliche Funktionen.

Die Einstellungen werden in Vissim als externe Datei mit der Erweiterung *.prbc gespeichert.

Ring Barrier Controller definieren

1.  Wählen Sie im Menü LSA-Steuerung > Lichtsignalanlagen.

Die Liste Lichtsignalanlagen öffnet sich.

Sie können die Liste standardmäßig bearbeiten (Listen verwenden).

2.  Klicken Sie mit der rechten Maustaste auf den gewünschten Eintrag.

3.  Wählen Sie im Kontextmenü den Eintrag Bearbeiten.

Das Fenster Lichtsignalanlage öffnet sich.

4.  Wählen Sie im Feld Typ > Ring Barrier Controller.

5.  Wählen Sie im Feld Versorgungsdatei die gewünschte Datei aus. Standardmäßig ist dies seit Vissim 2022 eine Datei *.prbc.

Das Steuerungsverfahren verwendet zudem folgende Dateien:

Element	Beschreibung
Programmdatei	ProgDat: Datei rbc_controller_ptv.dll: Programmdatei der Steuerungslogik ab Vissim 2022, mit welcher der Knotenpunkt gesteuert werden soll. Wird Ihrer 64-Bit-Lizenz entsprechend als 64-Bit-Version bereitgestellt. Die Datei ist standardmäßig im Verzeichnis Exe Ihrer Vissim-Installation gespeichert. Die Datei unterstützt frei laufende Konfigurationen und grundlegende Koordinierungsfunktionen.
Dialog-DLL	GUIDatei: Datei rbc.dll: Wird Ihrer 64-Bit-Lizenz entsprechend als 64-Bit-Version bereitgestellt. Die Datei ist standardmäßig im Verzeichnis Exe Ihrer Vissim-Installation gespeichert.
WTT-Dateien	WTTDat: Wert-Typen-Tabellen: Enthalten die Datentypen aus der Steuerungslogik, die im LSA-Detektorprotokoll (LSA-Detektorprotokoll auswerten) oder im Fenster Signalzeitenplan (Signalzeitenplan in einem Fenster anzeigen) dargestellt werden sollen sowie die Darstellungsart. Wenn die Steuerung aus mehreren TL-Modulen besteht, müssen Sie für jedes Modul die zugehörige Datei *.wtt angeben. Die Datei ist standardmäßig im Verzeichnis ..\Exe Ihrer Vissim-Installation gespeichert.

6.  Klicken Sie auf Signalgruppen bearbeiten.

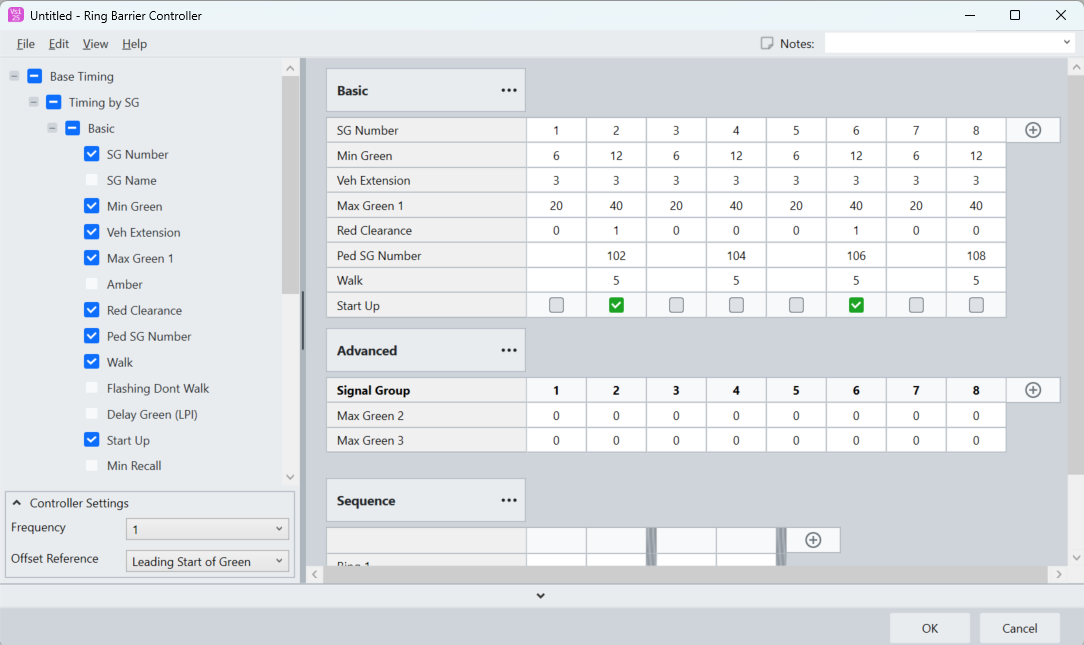

Das Fenster Ring Barrier Controller öffnet sich.

Ring Barrier Controller aus Vorversion konvertieren

Vissim speichert ab Vissim 2022 die Versorgungsdaten in einer Datei *.prbc und nicht mehr in externen Versorgungsdateien. Wenn Sie eine Datei *.inpx aus einer Vorversion öffnen, in der ein RBC Controller definiert ist, können Sie diesen in das aktuelle Format konvertieren.

Hinweise:   Die Konvertierung kann systembedingt nicht alle Parameter aus RBC (alt) in RBC übernehmen. Verwenden Sie Vissim 2022, wenn Sie in einer Datei *.inpx aus einer Vorversion die Simulation starten möchten, ohne in das neue Format zu konvertieren. Vissim ab Version 2023 können Sie dafür nicht verwenden.

1.  Wählen Sie im Menü LSA-Steuerung > Lichtsignalanlagen.

Die Liste Lichtsignalanlagen öffnet sich.

2.  Klicken Sie mit der rechten Maustaste auf die gewünschte LSA vom Typ Ring Barrier Controller (alt).

3.  Wählen Sie im Kontextmenü RBC (alt) in RBC konvertieren.

Vissim speichert Versorgungsdaten in einer Datei *.prbc.
