散布図の作成

散布図では、ネットワークオブジェクトタイプと、そこの属性を選択します。それらの値は、x軸とy軸にプロットされます。値は、別の寸法を使用して [Data series]‐[データシリーズ] として表示できます。時間間隔、シミュレーション実行、車両や歩行者のクラスをデータシリーズとして選択すると、データを互いに比較するための表示用のグループが作成されます。これらのグループのそれぞれのポイントは、同じカラーで散布図に表示されます。

散布図は、棒グラフや折れ線グラフと組み合わせることはできません。

1.  [View]‐[ビュー] メニューで、 [Create scatter plot]‐[散布図を作成します] をクリックします。

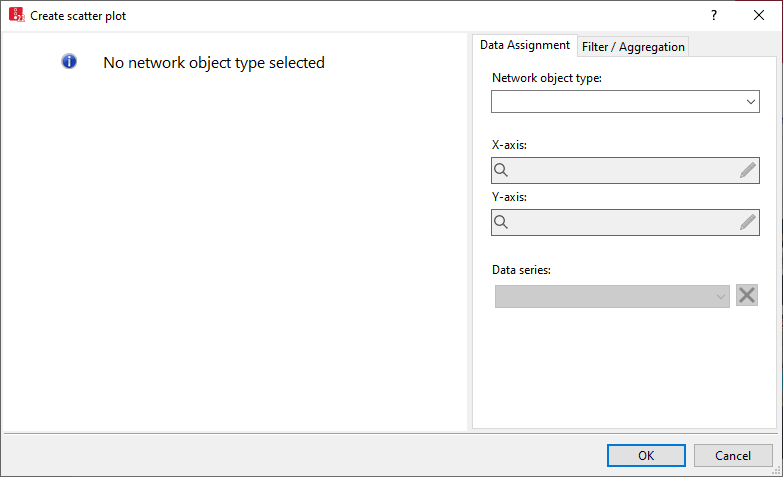

[Create scatter plot]‐[散布図を作成します] ウィンドウが開きます。

2.  [Data Assignment]‐[データ配分] タブで、希望するデータを選択します：

[Network object type]‐[ネットワークオブジェクトタイプ] リストボックス

散布図での表示用の２つの属性を選択する先のネットワークオブジェクトタイプ

[X-axis]‐[x軸]、[Y-axis]‐[y軸]

：値が表示される属性とサブ属性の両方、またはいずれか

[Data series]‐[データシリーズ]

データを比較される所属グループを形成するための基盤として使用するエントリを選択します。それによって、さまざまなカラー、形状、凡例の基盤が形成されます。

3.  必要に応じて、 [Filter /Aggregation]‐[フィルター/集約] タブに基づいて、データを絞り込むこともできます：

[Network Objects]-[ネットワークオブジェクト]

  • [All]‐[すべて]：選択したネットワークオブジェクトタイプのすべてのネットワークオブジェクトから選択した属性の値が処理の対象になります。

  • [By attribute]‐[属性で]：属性値に基づいて、処理するネットワークオブジェクトを絞りこみます。属性を選択し、絞り込みの基準をリストボックスに入力します。値の入力を必要とする基準の場合は、デフォルト値0を示すフィールドがその隣に表示されます。これは、上書きできます。

  • [Synchronized with selection]‐[選択項目との同期]：ネットワークエディターで選択されたネットワークオブジェクトタイプのネットワークオブジェクトのみを処理します

[Simulation runs]-[シミュレーション実行]

  • [All]‐[すべて]：複数のシミュレーション実行を完了した場合、選択したシミュレーション実行のデータのみを処理します。

  • [Selection]‐[選択]：完了したすべてのシミュレーション実行から、処理するシミュレーション実行を選択します

  • [By aggregation]‐[集約で]：選択された2つの属性のそれぞれで、希望する集約方法を選択します

[Time Intervals]-[時間間隔]

  • [All]‐[すべて]

  • [Selection]‐[選択]：定義済みのすべて時間間隔から、処理する時間間隔を選択します

  • [By aggregation]‐[集約で]：選択された2つの属性のそれぞれで、希望する集約方法を選択します

[Classes]‐[クラス]

  • [All]‐[すべて]：すべてのクラスを処理します

  • [Selection]‐[選択]：定義済みのオブジェクトクラスから処理するクラスを選択します

右側のエリアでデータが選択されており、そのデータの選択が有効な場合、図表のプレビューが表示されます。

4.  名前付き図表レイアウトを図表で適用するには、[Named layout]‐[名前付きレイアウト] リストボックスで、希望エントリをクリックします (名前付き図表レイアウトの使用)。

5.  [OK] で確定します。

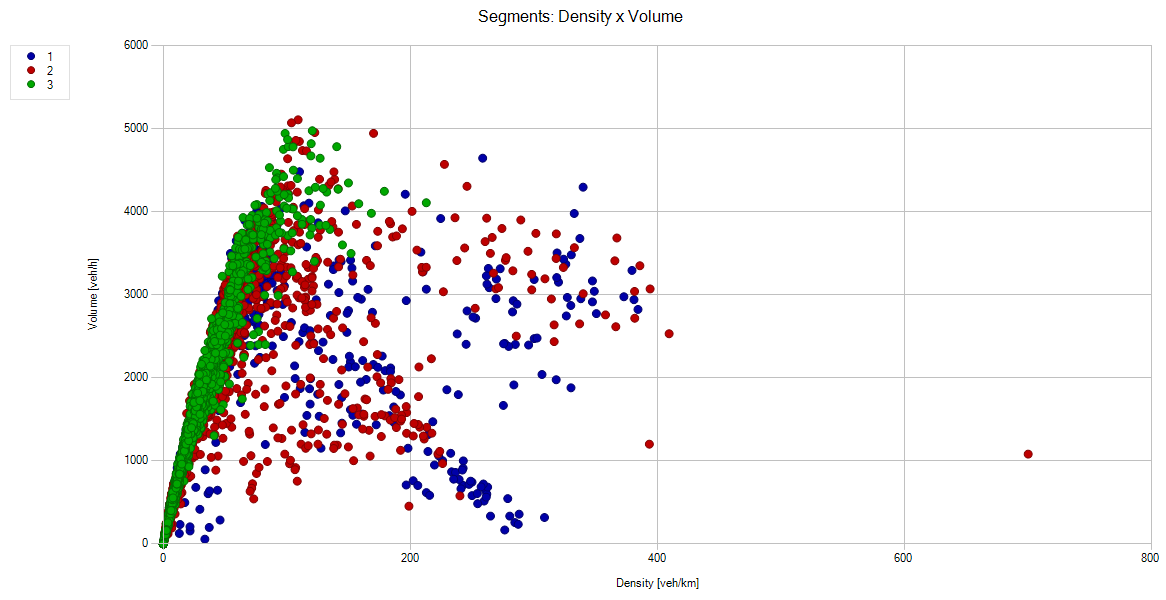

[Create scatter plot]‐[散布図を作成します] ウィンドウが閉じます。[Scatter plot <title>]‐[散布図 <タイトル>] ウィンドウがVissim GUIに開きます。散布図が表示されます。[Example]-[例]：
