リスト内の滞留長カウンターの結果の表示

滞留長カウンターは、ネットワーク内で定義する必要があります (列カウンターの定義)。

デフォルトでは、すべての車両クラスのデータがまとめて入力されます。特定の車両クラスのデータを評価の中で別々に表示することもできます (リスト用の結果属性の評価の構成)。

列カウンターでは、反転走行する車両も検出します。

次のデータおよびデータフォーマットを保存できます。

[Output]-[出力｝ [ASCII file]-[ASCIIファイル] [MDB file]-[MDBファイル]

[Attribute file from attribute list]-[属性リストからの属性ファイル]

集約データ

-

-

未加工データ

-

-

-

ひとこと: ネットワークエディターで待ち行列長を視覚化することもできます (滞留長の視覚化のグラフィックパラメータ)

1.  [Evaluation]-[評価]メニューから、[Configuration]-[構成] > [Result Attributes]-[結果属性] タブを選択します。

2.  [Queue counters]-[滞留長カウンター] 行で、オプション [Collect data]-[データ収集] を選択します。

3.  必要に応じて、時間と間隔を変更します (リスト用の結果属性の評価の構成)。

4.  [More]-[詳細] ボタンをクリックします。

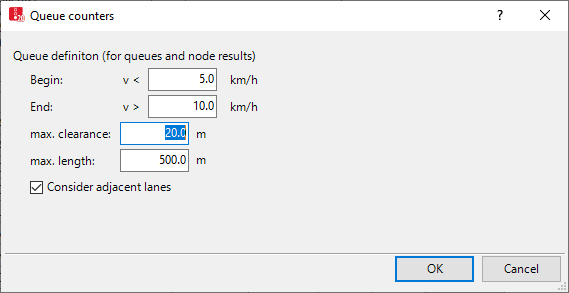

[Queue counters]-[滞留長カウンター] ウィンドウが開きます。

5.  目的の出力の設定を定義します。

[Element]-[エレメント] [Description]-[説明]

[Begin]-[開始]

待ち行列の条件を定義：

車両の速度が [Begin]-[始点] に入力した値 [v <] より遅い場合に、車両は待ち行列に入ります。

[End]-[終了]

車両の速度が [End]-[終了] に入力した値 [v >] を超えない限り、車両は待ち行列の中に留まります。

[max. clearance]‐[最大クリアランス]

待ち行列内の2台の車両の間に発生する可能性のある最大の正味距離。これよりも大きなギャップがある場合、待ち行列は途切れているとみなされます。10～20mの値が通常です。

[max. length]‐[最大長さ]

待ち行列の最大長。これより長い待ち行列も発生する場合があります。この属性は、ネットワークの次のノードでより長い待ち行列が発生している場合に、各交差点別に列を評価する際に便利です。

4 kmなどの大きな値で長い待ち行列の形成を許可すると、シミュレーション速度が低下します。

隣接する車線を考慮

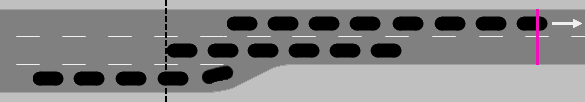

このオプションを選択すると、前のリンクの隣接する車線も待ち行列終了の計算に考慮されます。この図では、左側の破線が待ち行列の終了を示しています。

このオプションが選択されなければ、前のリンクの隣接する車線は待ち行列終了の計算に考慮されません。この図では、破線が待ち行列の終了を示しています。

6.  [OK] で確定します。

7.  シミュレーションを開始します (シミュレーションの実行)。

8.  必要に応じて、[Evaluation]‐[評価] メニューで、[Result Lists]‐[結果リスト] > [Queue Results]‐[列結果] をクリックします。

滞留長カウンターの評価の結果
[Column]-[列] [Description]-[説明]

QLen

交通カウンターと、定義された待ち行列条件を満たす車両との間の最大距離。[The queue length is specified as average queue length]‐[待ち行列 の長さを平均長さとして指定]：時間ステップごとに、上流で現在の待ち行列長を列カウンターで測定し、時間間隔ごとに算術平均を計算します。待ち行列条件を満たした車両がいない場合、この結果にはゼロ値も含まれます。待ち行列の長さは、交通カウンターと、定義された待ち行列条件を満たす車両との間の最大距離になります。

QLenMax

待ち行列の長さ（最大）：各時間ステップ内で、現在の待ち行列の長さが滞留長カウンターによって上流で測定され、時間間隔ごとに最大値が計算されます。

QStops

待ち行列停止の数。待ち行列停止は、待ち行列長の中またはそのすぐ上流にいる1台の車両が、待ち行列の条件に定義された [Begin]‐[開始] 属性の速度未満になった場合に発生します。
