Проверить сеть

Ошибки в сети влияют на расчеты и анализ. С помощью функции Проверить сеть проверьте отсутствие противоречий в сети Vissim после редактирования. Функция Проверить сеть может находить ошибки в сети Vissim, которые отчасти можно сразу же устранить. Функция Проверить сеть обнаруживает противоречия, например ошибочно введенные, но не отсутствующие значения атрибутов.

Функция Проверить сеть также находит объекты сети, имеющие значения атрибутов, которые Vissim не может однозначно присвоить одному типу ТС: тип ТС может быть присвоен нескольким классам ТС. Некоторые из этих классов ТС могут быть присвоены одному объекту сети, например в случае конфликтных зон для параметра Промежутки времени на класс ТС. Если для разных классов транспортных средств выбираются различные значения атрибутов, больше не будет возможно однозначное присвоение к типу ТС, который присвоен нескольким классам ТС. Это касается также типов пешеходов, присвоенных нескольким классам пешеходов.

• При запуске имитации Vissim автоматически проверяет сеть Vissim на наличие определенных ограничений, которые могут мешать запуску имитации, и затем выполняет функцию Проверить сеть, если она выбрана в пользовательских настройках (Выбрать сеть при проверке запуска имитации).
• При вызове функции Проверить сеть без запуска имитации Vissim проверяет совместимость сети Vissim, но не все ограничения.

1.  Выберите в меню Имитация > Проверить сеть.

Если окно Сообщения открыто и содержит записи, они будут удалены. Vissim проверяет сеть.

• Если Vissim не найдет ошибок, то откроется окно и отобразится соответствующее сообщение.

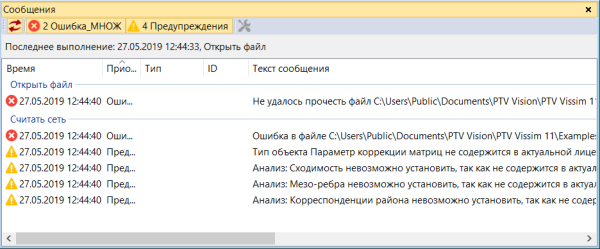

• Если Vissim с помощью функции Проверить сеть обнаруживает, что имитация не может быть запущена, то откроется окно Сообщения с ошибками.
• Если Vissim с помощью функции Проверить сеть обнаруживает, что имитация может быть запущена, но есть несоответствия, открывается окно Сообщения и отображаются предупреждения (Показать сообщения и предупреждения).

Vissim группирует в окне Сообщения ошибки, которые относятся к общей категории. Такими группами могут быть, например:

• Тренажер для обучения управлению автомобилем
• Скрипты
• Имитация движения ТС
• Классы ТС
• Имитация движения пешеходов
• Классы пешеходов
• Имитация движения пешеходов ОТ
• Анализ
• Презентация
• Внешняя модель ТС
• Динамическое распределение
• Маршруты ТС
• Мезоскопическая имитация
• Менеджер сценариев

Записи группы можно редактировать или удалять все вместе (Показать сообщения и предупреждения).

Ошибки группы Маршруты ТС и ошибки в сегментах 2D-/3D-модели можно интерактивно исправлять после коррекции соответствующих объектов сети. При интерактивном исправлении Vissim соединяет, например, прерванные маршруты ТС после коррекции отрезков и соединяющих отрезков (Показать сообщения и предупреждения). Ошибки других категорий  исправляются вручную.

Если для 3D-инфо-доски удален тип базовых объектов и (или) базовый объект, функция Проверить сеть выделяет 3D-инфо-доску. Можно выбрать нужный тип базовых объектов и/или базовый объект или удалить 3D-инфо-доску.

Исправление может проводиться для отдельных записей или групп (Показать сообщения и предупреждения).

2.  Откорректируйте сеть Vissim на основе сообщений.

3.  При исправлении ошибок в маршрутах ТС и в сегментах 2D-/3D-модели можно исправить эти объекты с помощью опции  Исправить (Показать сообщения и предупреждения).
