Атрибуты правил приоритета

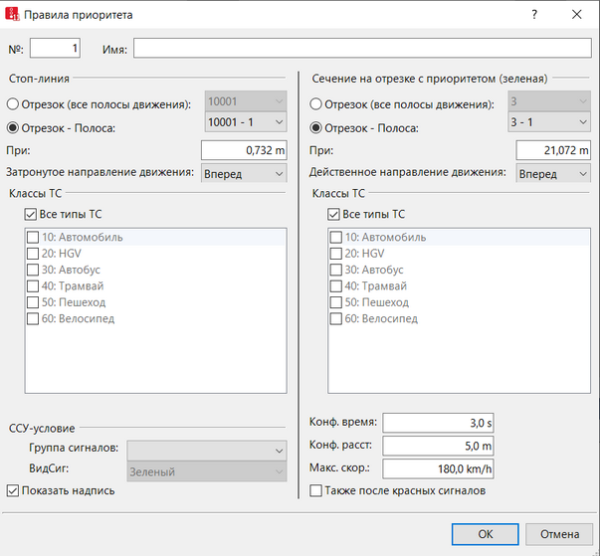

Окно Правило приоритета откроется автоматически, если вставить объект сети и выбрать автоматическое открытие диалогового окна редактирования после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта). По умолчанию открывается только список правил приоритета.

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ Выбрать атрибуты.

Объект сети может содержать следующие атрибуты. Они могут быть отображены в списке атрибутов:

Элемент	Описание
№	Однозначный номер
Имя	Обозначение
Элементы, показываемые в области Стоп-линия и Сечение на отрезке с приоритетом:
Отрезок (все полосы движения)	Номер отрезка, на котором находится место для сбора данных. Место для сбора данных распространяется на все полосы отрезка.
Отрезок - Полоса	Пдв: номер отрезка и номер полосы движения, на которой находится место для сбора данных. Место для сбора данных распространяется на одну полосу отрезка.
При	Координаты позиции правила приоритета: расстояние от стоп-линии до начала отрезка или соединяющего отрезка.
Затронутое направление движения	ЗатрНапрДвиж: если одно из сечений на отрезке с приоритетом распознает нарушение, стоп-линия действует исключительно для ТС, которые едут в выбранном направлении. Вперед (значение по умолчанию): стоп-линия действует исключительно для ТС, которые едут вперед. Назад: стоп-линия действует исключительно для ТС, которые едут назад. Это ТС, выезжающие с парковки задним ходом (Моделировать парковку или остановку на обочине дороги).
Классы ТС	КлТС: классы ТС, для которых действует место для сбора данных. Конфигурация классов транспортных средств стоп-линии (красная полоса) действует на все относящиеся к ней сечения на отрезке с приоритетом (зеленые полосы). Чтобы определить стоп-линию для других классов транспортных средств, необходимо добавить новое (отдельное) правило приоритета, при котором стоп-линия расположена на той же самой позиции.
Элементы, показываемые исключительно в пункте Стоп-линия:
Помеха только, если	Применить условие ССУ (ПримУслССУ): . Если эта опция выбрана, сечение на уступающем отрезке активно только в том случае, если активен соответствующий вид сигнала выбранной ГС. Это имеет смысл, например, когда транспортное средство не должно уступать дорогу транспортным средствам, которые стоят позади стоп-линии красного сигнала ССУ. Также учитываются другие условия, например Временной промежуток между ТС, Конф. расст.
Надпись	Если эта опция не выбрана, то надпись для отдельного правила приоритета будет скрыта, если выбрана надпись для всех правил приоритета.
Элементы, отображаемые исключительно в области сечения на отрезке с приоритетом.
Конф.время	Минимальный временной промежуток (МинВрПром) в секундах между сечением на отрезке с приоритетом и следующим транспортным средством, которое к нему подъезжает. Значение по умолчанию 3,0 с.
Конф.расст.	Минимальное конфликтное расстояние (МинКонфВр) между сечением на отрезке с приоритетом и следующим транспортным средством выше по направлению движения (расстояние в метрах). Значение по умолчанию 5,0 м (Редактирование минимального конфликтного расстояния в редакторе сети).
Макс. скор.	Транспортные средства, которые въезжают на место конфликта, учитываются для условия конфликтного расстояния, только если их скорость ≤ макс. скорости.
Также после красных сигналов	ВнеКрасн Если эта опция выбрана, то сечением на отрезке с приоритетом воспринимаются также ТС выше по направлению движения от красного сигнала. Если эта опция не выбрана, конфликтное время и конфликтное расстояние проверяются только максимально до красных ССУ.
Действенное направление движения	ЭффектНапрДвиж: только транспортные средства, следующие в выбранном направлении, учитываются в месте на отрезке с приоритетом.

1. Подтвердите с помощью OK.

Объект сети располагает дополнительными атрибутами, которые можно показывать в списке атрибутов. Например, следующие:

Элемент	Описание
dСокрСкор	Дистанция сокращения скорости: расстояние до стоп-линии, на котором пешеход начинает уменьшать скорость для остановки на стоп-линии. Значение по умолчанию 3 м.
Созд	Создано: указывает, определено ли правило приоритета пользователем или создано Vissim во время имитации. Значение по умолчанию Пользователь: правила приоритета определены пользователем Vissim. Стоянка: только во время цикла имитации: правила приоритета определены Vissim. Vissim не создает правила приоритета, если на отрезке, на котором ТС выезжает со стоянки, имеется несколько полос движения. Сечение на отрезке с приоритетом может принимать следующие значения: <Номер правила приоритета>: стоянка <номер>: выезжающий со стоянки учитывает главный поток: правила приоритета, которые останавливают вне стоянки транспортное средство, выезжающее со стоянки, если в главном потоке есть транспортное средство. <Номер правила приоритета>: стоянка <номер>: главный поток учитывает выезжающего со стоянки: правила приоритета, которые останавливают главный поток, если транспортное средство выезжает со стоянки. <Номер правила приоритета>: стоянка <номер>: въезжающий на стоянку учитывает выезжающего со стоянки: правила приоритета, которое удерживает паркующееся транспортное средство на стоянке, чтобы транспортное средство могло выехать с нее. <Номер правила приоритета>: стоянка <номер х>: выезжающий учитывает выезжающего со стоянки <номер y>: правила приоритета, согласно которым выезжающее со стоянки х транспортное средство останавливается, если со стоянки выезжает транспортное средство y.

dСокрСкор

Дистанция сокращения скорости: расстояние до стоп-линии, на котором пешеход начинает уменьшать скорость для остановки на стоп-линии. Значение по умолчанию 3 м.

Созд

Создано: указывает, определено ли правило приоритета пользователем или создано Vissim во время имитации.

Значение по умолчанию Пользователь: правила приоритета определены пользователем Vissim.
Стоянка: только во время цикла имитации: правила приоритета определены Vissim. Vissim не создает правила приоритета, если на отрезке, на котором ТС выезжает со стоянки, имеется несколько полос движения. Сечение на отрезке с приоритетом может принимать следующие значения:
<Номер правила приоритета>: стоянка <номер>: выезжающий со стоянки учитывает главный поток: правила приоритета, которые останавливают вне стоянки транспортное средство, выезжающее со стоянки, если в главном потоке есть транспортное средство.
<Номер правила приоритета>: стоянка <номер>: главный поток учитывает выезжающего со стоянки: правила приоритета, которые останавливают главный поток, если транспортное средство выезжает со стоянки.
<Номер правила приоритета>: стоянка <номер>: въезжающий на стоянку учитывает выезжающего со стоянки: правила приоритета, которое удерживает паркующееся транспортное средство на стоянке, чтобы транспортное средство могло выехать с нее.
<Номер правила приоритета>: стоянка <номер х>: выезжающий учитывает выезжающего со стоянки <номер y>: правила приоритета, согласно которым выезжающее со стоянки х транспортное средство останавливается, если со стоянки выезжает транспортное средство y.

Если дважды щелкнуть по правилу приоритета в списке Правила приоритета, откроется окно Правила приоритета.

Только во время цикла имитации: для правил приоритета, автоматически созданных Vissim, отображаются исключительно атрибуты стоп-линии.
Для определенных пользователем правил приоритета в левой области отображаются атрибуты стоп-линии, а в правой области атрибуты места на отрезке с приоритетом.

Отображение и редактирование зависимых объектов в виде корреспонденций

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

1. Выберите желаемую запись в левом списке.

2. Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

Классы ТС (Определить класс транспортных средств).
Классы пешеходов (Атрибуты классов пешеходов).
Сечения на отрезке с приоритетом: атрибуты сечений на отрезке с приоритетом, например классы транспортных средств, временной промежуток между ТС, конфликтное расстояние (Атрибуты отрезков). Атрибуты описываются выше.

3. Введите желаемые данные.

Данные будут присвоены.
