Экспортировать узлы и ребра для перераспределения в Visum

После динамического распределения можно экспортировать сеть и пути из динамического распределения для визуализации в Visum (Применить перераспределение из Visum для динамического распределения). При этом Vissim создает следующие файлы.

• Файл версий Visum *.ver.
• Файл сети Visum *.net.
• Файл матриц Visum *.mtx.

Данные файла сети и файла матриц прилагаются также в файле версий.

1.  Откройте в Vissim нужную сеть.

2.  Убедитесь, что выполнено динамическое распределение.

3.  Выберите в меню Файл > Экспорт > PTV Visum (узлы/ребра).

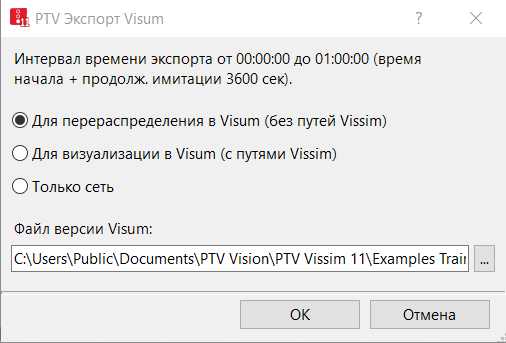

Откроется окно PTV Экспорт Visum (экспорт PTV Visum).

4.  Выберите опцию Для распределения в VISUM (без путей Vissim).

5.  Нажмите кнопку .

6.  Введите папку и имя файла для файла версий *.ver.

Примечания:   Существует возможность указать для файла версий только папку и имя файла. Параллельно с файлом *.ver этот экспорт создает файл сети Visum *.net и файл матриц Visum *.mtx с тем же именем файла, что и файл версии. Файлы сохраняются в папке файла версий. Если сеть Vissim содержит ребра, которые не могут быть экспортированы в Visum, то они будут отображаться в окне Сообщения. Несмотря на это, вы все-таки можете выполнить экспорт или отменить его. Vissim поможет при корректировке узлов и ребер.

7.  Подтвердите с помощью OK.

Экспорт будет запущен. Если сеть Vissim содержит узлы с неоднозначными примыканиями районов (район автостоянки), отобразится сообщение. Можно все-таки экспортировать или отменить.

8.  В случае отмены экспорта можно расформировать неоднозначные примыкания районов (Расформировать неоднозначные примыкания районов). Затем выполнить экспорт повторно.
