Атрибуты детекторов

Окно Детектор откроется автоматически, если вставить объект сети и выбрать автоматическое открытие диалогового окна редактирования после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта). По умолчанию открывается только список детекторов.

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ Выбрать атрибуты.

Базовые атрибуты элемента сети отображаются в верхней области окна и в списке объектов сети соответствующего типа объекта сети.

Элемент	Описание
№ канала	Физический номер канала (№Кан) детектора, под которым он известен схеме управления. Если одним и тем же номером располагают несколько детекторов ССУ, то они ведут себя так, как если бы они были параллельно соединены с входным каналом прибора для регулирования (логическое соединение ИЛИ).
Имя	Обозначение
Длина	Длина диапазона, учитываемого детектором. Значение 0.000 допускается и целесообразно, например, при моделирования связи с контактным проводом и кнопками вызова зеленого сигнала для пешеходов. Они отображаются в сети как тонкие поперечные штрихи.
ССУ	Светосигнальное устройство, которому присвоен детектор. Если в поле Тип > выбрано Пункты регистрации ОТ, то поле ССУ деактивировано. ОТ-пункты регистрации не относятся к ССУ.
Тип	Тип: выбор типа детектора (Моделировать маршруты ОТ) По умолчанию: стандартные детекторы учитывают ТС, в том числе ОТ. Импульс: импульсные детекторы не отправляют информацию о заполненности в схему регулирования. Заполненность: не отправляет информацию об импульсе от передней или задней кромки транспортного средства в схему регулирования. Пункт регистр. ОТ (Пункт регистрации ОТ): учитывает только транспортные средства ОТ, которые отправляют телеграммы ОТ.

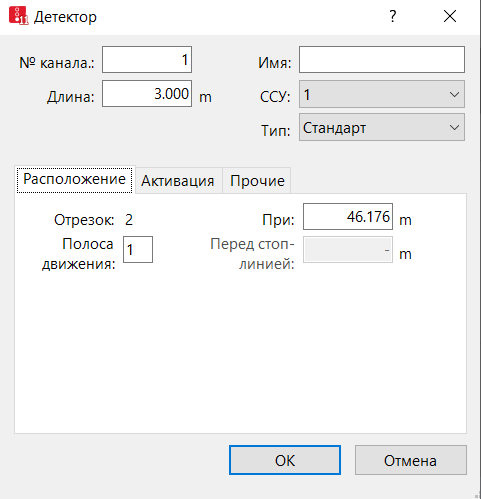

Вкладка Расположение

В списке во вкладке помимо всего прочего содержатся следующие атрибуты:

Элемент	Описание
Отрезок	Отрезок, на котором находится детектор.
Полоса движения	Пдв: номер полосы движения, на которой находится детектор.
При	Позиция (Поз) Расстояние от начала отрезка или соединяющего отрезка.
Перед стоп-линией	Если существует светофор: расстояние от переднего края детектора до следующего светофора ССУ на его полосе движения.

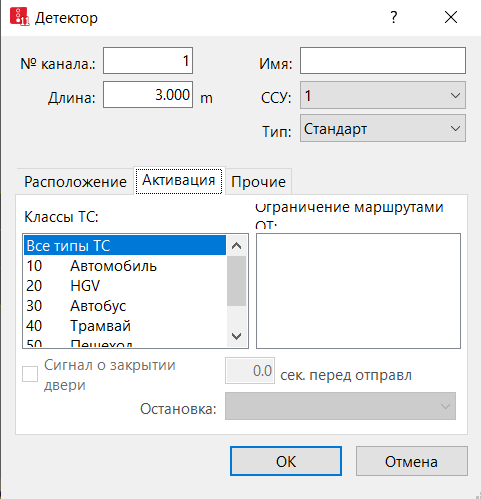

Вкладка Активация для транспортных средств

В списке во вкладке помимо всего прочего содержатся следующие атрибуты:

Элемент	Описание
Классы ТС	КлТС: учитываемые детектором классы ТС.
Ограничение маршрутами ОТ	МаршОТ: один или несколько маршрутов ОТ, для которых должен применяться детектор. Таким образом, охватываются только транспортные средства этих маршрутов ОТ, если выбран их класс ТС.
Сигнал о закрытии двери	Если эта опция выбрана, детектор подает импульс для закрытия дверей транспортного средства ОТ при следующих условиях: Если ТС ОТ находится на детекторе на остановке, выбранной в поле Остановка, и высадка и посадка пассажиров будут завершены в первый временной шаг после времени, определенного в поле Сек. перед отправл., или ранее. Если ТС ОТ находится на детекторе, который уже решил пропустить остановку, выбранную в поле Остановка. Импульс в этом случае включается при приближении к детектору. Таким образом, через детектор можно задать время закрытия дверей.

Классы ТС

КлТС: учитываемые детектором классы ТС.

Ограничение маршрутами ОТ

МаршОТ: один или несколько маршрутов ОТ, для которых должен применяться детектор. Таким образом, охватываются только транспортные средства этих маршрутов ОТ, если выбран их класс ТС.

Сигнал о закрытии двери

Если эта опция выбрана, детектор подает импульс для закрытия дверей транспортного средства ОТ при следующих условиях:

Если ТС ОТ находится на детекторе на остановке, выбранной в поле Остановка, и высадка и посадка пассажиров будут завершены в первый временной шаг после времени, определенного в поле Сек. перед отправл., или ранее.
Если ТС ОТ находится на детекторе, который уже решил пропустить остановку, выбранную в поле Остановка. Импульс в этом случае включается при приближении к детектору.

Таким образом, через детектор можно задать время закрытия дверей.

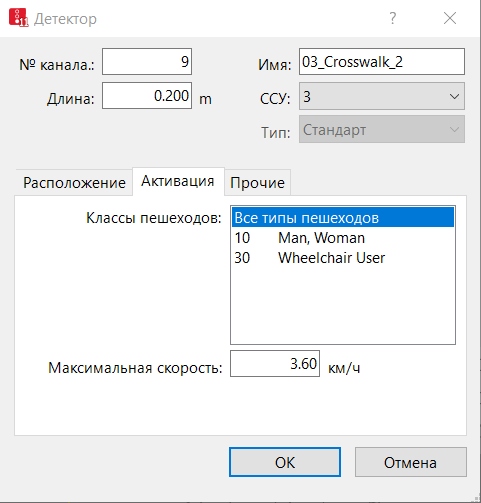

Вкладка Активация для пешеходов

Если детектор определен на отрезке с выбранным атрибутом Является пешеходной зоной, то он служит для моделирования требования пешеходов с помощью специальной кнопки. При этом отображаются классы пешеходов.

1. Выполните желаемые настройки:

Элемент	Описание
Классы пешеходов	Охватываемые детектором классы пешеходов. Пешеход распознается детектором только в том случае, если его тип относится к выбранным классам пешеходов.
Максимальная скорость	Если скорость пешехода становится ниже, выдается сообщение о прибытии. Пешеход ожидает зеленый сигнал. Если пешеход затем превышает эту скорость до переключения ССУ, выдается сообщение о отбытии. Максимальная скорость действует только на отрезках, которые используются как пешеходная зона. Значение по умолчанию 1,0 км/ч не позволяет медленно движущимся пешеходам, которые идут, например, с другой стороны пешеходного перехода, вызвать запрос повторно.

Классы пешеходов

Охватываемые детектором классы пешеходов. Пешеход распознается детектором только в том случае, если его тип относится к выбранным классам пешеходов.

Максимальная скорость

Если скорость пешехода становится ниже, выдается сообщение о прибытии. Пешеход ожидает зеленый сигнал. Если пешеход затем превышает эту скорость до переключения ССУ, выдается сообщение о отбытии.

Максимальная скорость действует только на отрезках, которые используются как пешеходная зона. Значение по умолчанию 1,0 км/ч не позволяет медленно движущимся пешеходам, которые идут, например, с другой стороны пешеходного перехода, вызвать запрос повторно.

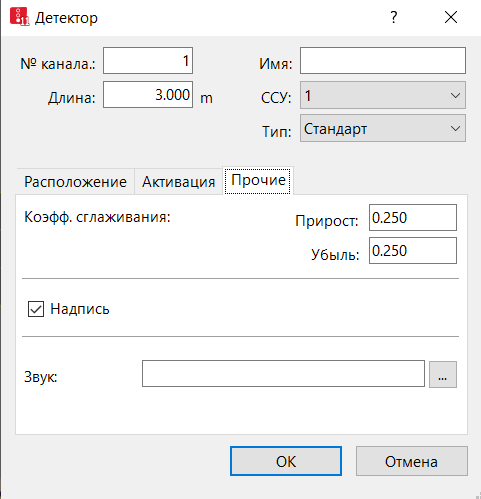

Вкладка Прочее

2. Выполните желаемые настройки:

Элемент	Описание
Коэфф.сглаживания	КоэфСглУбыль, КоэфСглПрир: коэффициенты экспоненциального сглаживания значений занятости, выполняемые для отдельных методов управления (Экспоненциальное сглаживание степени заполнения детекторов). Коэфф.сглаж. Убыль: коэффициент, при котором детектор не занят (атрибут Присутств = Пасс). Коэфф.сглаж. Прирост: коэффициент, при котором детектор занят (атрибут Присутств = Активно).
Надпись	Если эта опция не выбрана, надпись для детектора не отображается, даже если выбрана надпись для всех детекторов.
Аудиофайл (Звук)	АудиоФайл: звуковой файл Wavetable .wav, который будет проигрываться каждый раз, когда детектор распознает транспортное средство. Этот файл должен быть сохранен в той же папке, что и файл сети .inpx. Необходимо установить звуковую карту, а также подходящий драйвер Microsoft Windows.

Коэфф.сглаживания

КоэфСглУбыль, КоэфСглПрир: коэффициенты экспоненциального сглаживания значений занятости, выполняемые для отдельных методов управления (Экспоненциальное сглаживание степени заполнения детекторов).

Коэфф.сглаж. Убыль: коэффициент, при котором детектор не занят (атрибут Присутств = Пасс).
Коэфф.сглаж. Прирост: коэффициент, при котором детектор занят (атрибут Присутств = Активно).

Надпись

Если эта опция не выбрана, надпись для детектора не отображается, даже если выбрана надпись для всех детекторов.

Аудиофайл (Звук)

АудиоФайл: звуковой файл Wavetable *.wav, который будет проигрываться каждый раз, когда детектор распознает транспортное средство. Этот файл должен быть сохранен в той же папке, что и файл сети *.inpx. Необходимо установить звуковую карту, а также подходящий драйвер Microsoft Windows.

3. Подтвердите с помощью OK.

Объект сети располагает дополнительными атрибутами, которые можно показывать в списке атрибутов. Например, следующие:

Элемент	Описание
Присутств	Состояние присутствия Активно: на детекторе находится транспортное средство, учитываемое детектором. Это действует также для пешеходов. Всегда Пасс для детекторов типа Импульс и Пункт регистрации ОТ. Транспортное средство находится на детекторе, если выполняются следующие условия: Транспортное средство находится на том же отрезке, что и детектор. Передняя кромка транспортного средства прошла место старта: атрибут Позиция (Поз) транспортного средства больше, чем атрибут Позиция (Поз) детектора. Задняя кромка транспортного средства еще не прошла концевую зону охвата детектора: атрибут Позиция (Поз) транспортного средства минус длина транспортного средства (задняя кромка) меньше, чем атрибут Позиция (Поз) детектора плюс длина детектора (конечная позиция). Пешеход находится на детекторе, если центр пешехода находится в пределах прямоугольника, определяющего длину детектора и ширину полосы движения, на которой расположен детектор. Убедитесь, что детектор имеет минимум такую же длину, как и расстояние, которое пешеход может пройти в пределах шага имитации, и учитывайте при этом максимально возможную скорость пешехода на этой позиции. Если длина детектора настолько короткая, что в пределах одного временного шага центр пешехода будет находиться перед детектором, а в следующем временном шаге уже за ним, то он не сможет распознать этого пешехода. Параметры Перед и За относятся к видимому направлению движения в пределах пешеходного отрезка. Так как пешеходы не имеют координат отрезка, Vissim не может определить направление движения относительно детектора.
Запрос	Состояние запроса Активно для детекторов типа По умолчанию и Заполненность, пока активен атрибут Присутств. Активно для детекторов типа По умолчанию и Импульс, после того как транспортное средство или пешеход займет или покинет детектор, пока управление ССУ не переключит состояние запроса на Пасс. Управление ССУ с фиксированным временем восстанавливает значение атрибута Запрос после каждого временного шага ССУ. Всегда Пасс. для детекторов типа Пункт регистрации ОТ.
Импульс	Состояние импульса Активно, как только транспортное средство или пешеход достигнет детектора, который не занят. Импульс остается в состоянии Активно, пока управление ССУ не сбросит состояние импульса на Пасс. Управление ССУ с фиксированным временем сбрасывает значение атрибута Импульс после каждого временного шага ССУ. Всегда Пасс. для детекторов типа Заполненность и Пункт регистрации ОТ.
Конф.время	ВрПромежТС: прошедший период времени [с], после того как атрибут Присутств (Состояние присутствия) получил значение Активно. 0 = атрибут Присутств имеет значение Активно.
Заполненность	Заполн: период времени [с] с момента заполненности детектора. 0 = детектор не занят (атрибут Присутств = Пасс). Всегда 0 для детекторов типа Пункт регистрации ОТ.
Степень заполненности	СтепЗаполн: доля времени того, как долго детектор был занят в последнюю секунду имитации. Степень заполненности экспоненциально сглаживается в каждой секунде имитации. Диапазон значений от 0 до 100 %.

Отображение и редактирование зависимых объектов в виде корреспонденций

Атрибуты и значения атрибутов этого типа объекта сети отображаются в левом из двух закрепленных списков.

1. Выберите желаемую запись в левом списке.

Правый список содержит атрибуты и значения атрибутов объектов сети и (или) базовые данные, которые присвоены выбранному объекту сети в левом списке.

Классы ТС (Применить классы транспортных средств).
Классы пешеходов (Применить классы пешеходов).
Маршруты ОТ (Моделировать маршруты ОТ).

Атрибуты описываются выше.

2. Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.

3. Введите желаемые данные.

Данные будут присвоены.
