Определение ССУ 3D в редакторе сети

1.  Нажмите на панели объектов сети кнопку ССУ 3D.

Примечания:   Можно настроить, чтобы не требовалось нажимать Ctrl при вставке объектов сети. Для некоторых объектов сети существуют окна, в которых могут определяться и редактироваться атрибуты объекта сети. С этой целью для всех объектов сети существуют списки. Можно настроить вид, который будет открываться для определения объектов сети в редакторе сети: окно, список или ни то, ни другое.

2.  Удерживая нажатой кнопку Ctrl, щелкните в редакторе сети правой кнопкой мыши по нужной позиции на отрезке, в которой нужно вставить ССУ 3D.

Откроется окно ССУ 3D. В этом окне к сигнальной мачте можно добавить консоль, светофор, дорожный знак и (или) осветительный прибор, упорядочить и отредактировать атрибуты этих элементов (Атрибуты ССУ 3D). Окно ССУ 3D содержит следующие области.

• Область слева: запись по умолчанию Сигнальная мачта. Если к сигнальной мачте добавлены консоль, светофор, дорожный знак или осветительный прибор, ниже отображается соответствующее обозначение. Стоящий за обозначением номер облегчает идентификацию элемента.
• 3D-вид по центру: предварительный просмотр сигнальной мачты с добавленными элементами. Функции панели инструментов в 3D-виде позволяют редактировать элементы.
• Область справа: атрибуты отображаются, только если выбран элемент в области слева или в предварительном просмотре (Атрибуты ССУ 3D).

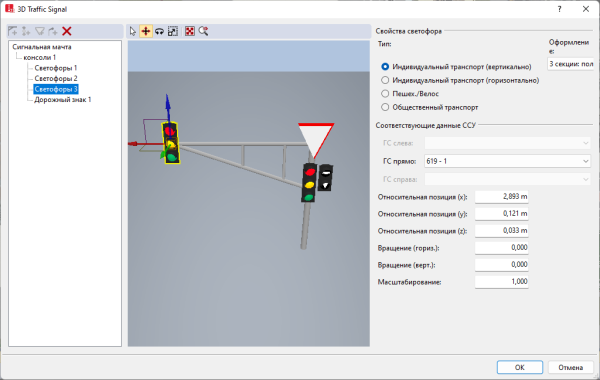

На рисунке показано диалоговое окно ССУ 3D с сигнальной мачтой и присвоенными ей консолью, тремя светофорами, а также дорожным знаком. С этой целью отредактированы различные атрибуты элементов. На консоли выбран светофор. На панели инструментов выбран символ Переместить.

Добавление консоли, светофора, дорожного знака или осветительного прибора

Можно располагать один или несколько элементов на сигнальной мачте и редактировать их атрибуты. При добавлении консоли на ней можно размещать один или несколько элементов.

1.  Нажмите в левой области кнопку Сигнальная мачта.

Символы над левой областью становятся активными. Можно выбрать по одному символу.

2.  Если консоль уже вставлена и необходимо разместить на ней элемент, в левой области в разделе Сигнальная мачта <№> нажмите Консоль <№>.

3.  Дважды щелкните на панели инструментов по нужному символу.

	Консоль
	Светофор
	Дорожный знак
	Осветительный прибор

Элемент будет вставлен и активирован в окне предварительного просмотра.

Атрибуты будут сохранены в списке ССУ 3D.

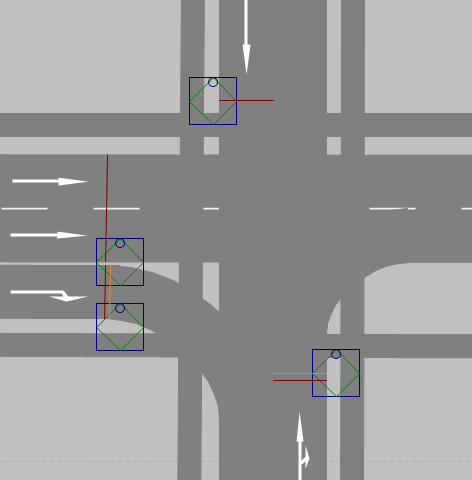

В 2D-режиме в редакторе сети отображается контур или горизонтальная проекция 3D-модели.

Легенда
Элемент	Описание
Квадрат	ССУ 3D не выбрано: зеленый с красным кружком во внутреннем квадрате. ССУ 3D выбрано: темно-синий в 2D-режиме. ССУ 3D выбрано: голубой в 3D-режиме.
Круг	Стойка
Красная линия	Направление и длина консоли
Синие указатели на консоли	Светофор
Темно-синие круги	В 2D-режиме: светофоры непосредственно на стойке.

В режиме 3D в редакторе сети отображается и выбирается 3D-модель.

Масштабирование в режиме 3D

• Увеличение вида: вращение колеса прокрутки вперед.
• Уменьшение вида: вращение колеса прокрутки вперед.

Редактирование элемента в режиме 3D

Функции панели инструментов (Редактирование ССУ 3D)

Удаление консоли, светофора, дорожного знака или осветительного прибора

1.   Щелкните в левой области в пункте Сигнальная мачта по записи Консоль <№>, Светофор <№>, Дорожный знак <№> или Осветительный прибор <№> для удаляемого элемента.

2.  Щелкните на панели инструментов по символу .

3.  Подтвердите с помощью OK.

Добавление 3D-светофора к светофору

Можно определить 3D-светофор непосредственно в сечении светофора, который уже определен в редакторе сети (Добавление 3D-светофора к светофору).
