Применить 3D-инфо-доски

3D-инфо-доски показывают в редакторе сети информацию об объектах сети. Можно вставлять 3D-инфо-доски в редакторе сети и присваивать их статическим и (или) динамическим объектам сети (Определить 3D-инфо-доску).

Содержимое 3D-инфо-досок

С помощью атрибутов на 3D-инфо-досках могут отображаться следующие свойства.

• Текст, который вводится.
• Значение атрибута
• Имя атрибута.

Сочетание текста, значения атрибута и (или) имени атрибута и последовательности.

• Имя и значение атрибута
• Текст и значение атрибута
• Значение и текст атрибута

Нужное свойство Текст, Значение атрибута и Имя атрибута или нужная комбинация этих свойств в рамках определения 3D-инфо-доски (Определить 3D-инфо-доску).

Отображение 3D-инфо-досок

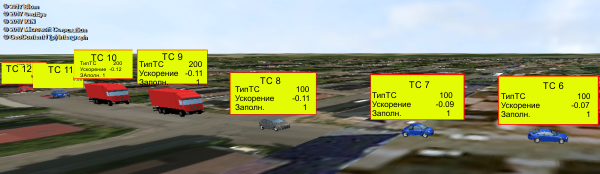

3D-инфо-доски могут показываться в редакторе сети во время имитации и по ходу анимации.

Расположение каждой 3D-инфо-доски относительно позиции камеры можно настроить с помощью атрибута Выравнивание (Атрибуты 3D-инфо-досок).

В 2D-режиме следующий символ характеризует 3D-инфо-доску в редакторе сети: . Если направить курсор на символ, будет показано имя 3D-инфо-доски.

Примечание: 3D-инфо-доски сокращают скорость отображения и открывания Vissim. Используйте 3D-инфо-доски для отображения информации, а не для надписи объектов сети. Ограничьте количество 3D-инфо-досок, сохраняемых в файле *.inpx, несколькими десятками и не используйте большее число.
