Атрибуты сегментов 2D-/3D-моделей
Вы можете выбрать файл модели, который определяет сегмент модели транспортного средства или сегмента транспортного средства. Если транспортное средство или сегмент транспортного средства должны иметь оси, дышла или сцепки, то можно задать эти атрибуты в сегментах модели.
1. Выберите в меню Базовые данные > Сегменты 2D-/3D-модели.
Откроется список Сегменты 2D-/3D-модели.
Атрибуты и значения атрибутов этого типа базовых данных будут показаны в левом из двух закрепленных списков.
|
Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ |
2. Нажмите на желаемую запись.
3. Введите в список нужные значения атрибутов:
| Элемент | Описание |
|---|---|
|
Индекс |
Текущий номер сегмента модели |
|
3D-файл |
Файл 3D-модели: имя файла *.v3d *.3ds, *.dwf или *.skp, по умолчанию в папке ..\Exe\3DModels\ или одной из вложенных папок каталога установки Vissim. При щелчке по имени файла отображается путь к папке. Начиная с версии Vissim 2021 Vissim использует измененную структуру папок в папке ..\Exe\3DModels\. В результате файлы 3D-моделей могут быть сохранены в других папках по сравнению с предыдущими версиями. Если Vissim не находит файл 3D-модели по указанному здесь пути, Vissim ищет его в папке ..Exe\3DModels, а также в его подпапках. Если Vissim находит файл, новый путь сохраняется, когда вы сохраняете сеть Vissim. |
|
Длина |
Длина |
|
Ширина |
Ширина |
|
Высота |
Высота |
|

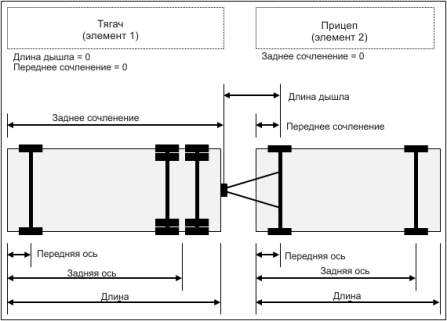

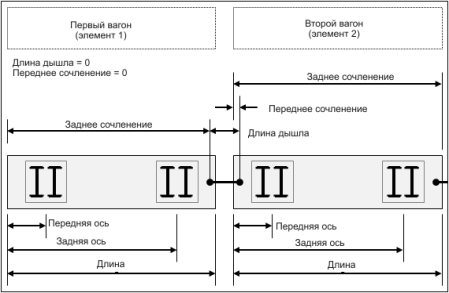

ДлДыш |
Длина дышла |
|
ОсьЗад |
Позиция стыковки (впереди) |
|
СтыкЗад |
Позиция стыковки (сзади) |
|
ОсьПеред |
Позиция оси спереди |
|
СтыкПеред |
Позиция оси сзади |
|
2D/3DМодель |
Присвоенная 2D-/3D-модель из левого связанного списка 2D-/3D-модели |
|
ЗонаБезПассСпереди |
Зона без пассажиров (спереди): длина, измеренная от переднего ребра сегмента модели, в пределах которого нет пассажиров. Эта зона будет исключена из области высадки пешеходов при выборе двери. |
|
ЗонаБезПассСзади |
Зона без пассажиров (сзади): длина, измеренная от заднего ребра сегмента модели, в пределах которого нет пассажиров. Эта зона будет исключена из области высадки пешеходов при выборе двери. |
4. Выберите нужную запись на панели инструментов списка в списке выбора Корреспонденции.
- 2D-/3D-модель: редактирование присвоенной 2D-/3D-модели (Определение 2D-/3D-модели).
- Двери: отображение списка присвоенных дверей и редактирование значений атрибута (Определить двери для транспортных средств ОТ).
Данные будут присвоены.
