Отображение протокола детекторов ССУ в окне

В протоколе ССУ/детекторов во время цикла имитации или теста выводятся данные за последние 100 секунд. Перед отображением протокола ССУ/детекторов сконфигурируйте этот протокол в ССУ (Конфигурирование протокола детекторов ССУ в ССУ).

Рекомендация: Вместо следующего шага можно также открыть протокол ССУ/детекторов для конкретного ССУ. Таким образом можно обойти следующий шаг и не выбирать настройки для надписи. В списке Светосигнальные устройства нажмите правой кнопкой мыши на нужное ССУ и выберите из контекстного меню запись Показать протокол детекторов ССУ.

1.  Выберите в меню Анализ > Окно > Протокол ССУ/детекторов.

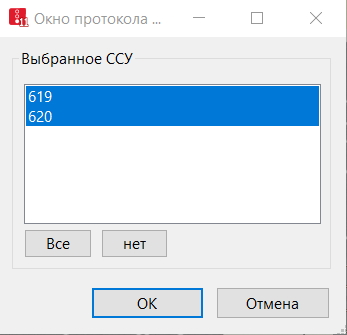

Откроется окно Окно протокола ССУ/Дет..

2.  Выполните желаемые настройки:

Элемент	Описание
Выбранное ССУ	Выбрать ССУ
Все	Выбрать все определенные ССУ. Для каждого ССУ будет показан анализ в окне.
Нет	Отменить выбор всех ССУ.

3.  Подтвердите с помощью OK.

Окно Окно протокола ССУ/Дет. закроется. Окно Окно протокола ССУ/Дет. <Номер> откроется для выбранного ССУ. В случае запуска имитации отобразится протокол ССУ/детекторов в зависимости от настроек, заданных во вкладке Конфиг. протокола детекторов ССУ (Результат анализа протокола детекторов ССУ).
