Результат анализа протокола детекторов ССУ

Во время имитации или во время хода теста в окне протокола ССУ/детекторов отображаются значения всех заданных в конфигурации данных последних 100 секунд имитации.

Какие типы значений протоколировать, зависит от процедуры управления соответствующим ССУ. Это можно узнать в документации программы регулирования.

Если во вкладке Прямой вывод выбран протокол ССУ/детекторов, и завершена имитация или тест, то файл *.ldp содержит следующие данные. Протокол детекторов ССУ имеет табличную форму с одной строкой на каждую секунду имитации и столбцом на выбранный тип значений. В каждой строке протокола может отображаться от 1 000 до 3 000 знаков.

Элемент

Описание
Строка 1 Обозначение анализа с моментом времени анализа
Строка 2 Комментарий к имитации
Строка 3 № ССУ, файлы управления, номер программы, цикл имитации или ход теста
Дополнительные строки Данные анализа. Столбцы соответствуют последовательности значений в окне конфигураций.



Примечание: Выданные значения сохраняются после выполнения цикла логики регулирования.

Если имитации выполняются несколько раз, то к имени файла анализа *.ldp в качестве индекса цикла имитации будет добавлено соответствующее случайное начальное число.

Для VS-PLUS в протоколе ССУ/детекторов могут выводиться также следующие типы значений (ГС = группа сигналов; ТП = транспортный поток).

Тип значения

Значение

Активный датчик ТП

 Активный датчик транспортного потока, VS-Plus-специфически

ЗеленМакс ТП

 ЗеленМакс транспортного потока, VS-Plus-специфически

Главный указатель PE

Следующий поток транспортного движения главного ряда задействованных элементов приоритета (1-6), который должен быть отработан.

Контрольное время ТП

 Контрольное время транспортного потока, VS-Plus-специфически

Пустой столбец

Расстояние длиной в один пробел

Класс приоритета ТП

По умолчанию: 1: ИТ, 2: ОТ, 3: оперативные транспортные средства

Ступень приоритета ТП

Ступень приоритета транспортного потока:

  • 1: нормально
  • 2: максимально приемлемое время ожидания превышено

Значение приоритета ТП

 Ступень приоритета транспортного потока, VS-Plus-специфически

Вид сигнала ГС
  • . Красный
  • = "Красный"-"Желтый"
  • | "Зеленый"
  • / "Желтый"

Секунда имитац.

Секунда имитации между 1 и 999 999 999

Разделитель

Вертикальный штрих между двумя столбцами

Секунда цикла

ЦикСек-секунда между 1 и временем цикла

Время ожидания ДET

Счетчик, который суммирует время от первого проезда детектора до следующей разрешающей возможности

Время ожидания ТП

Время в секундах, начиная с запроса транспортного потока (как время ожидания ДET – время замедления)

Состояние дет.
  • +: в течение секунды имитации одно транспортное средство полностью проехало детектор или покинуло его, а другое его достигло (растущий и падающий импульс за один временной шаг).
  • |: в конце временного шага транспортное средство находится над детектором, и ни одно ТС не выехало за пределы индикации детектора в этом временном шаге.
  • .: детектор не задан во временном шаге.

Состояние ПР

Состояние пункта регистрации

Состояние ТП

Кодированное состояние транспортного потока, например:

  • 1: послан запрос
  • 9: команда зеленого сигнала задана
  • 10: зеленый переключен
  • 21: команда красного сигнала задана

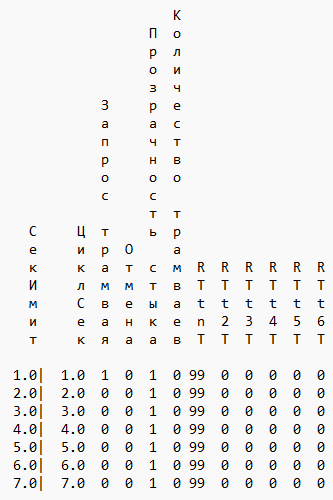

Пример файла протокола ССУ/детекторов *.ldp
Протокол ССУ/детекторов   [2019-06-06 14:56:45]
Luxembourg, SC 3-10
ССУ 5; файл программы: vap216.dll; файлы импорта: l05_11hp.VAP, l05.pua; программа № 1; Цикл имитации
