Сохранение результатов измерения времени в пути для пешеходов из данных корреспонденций в файл

Если выполняется управление запросом пешеходов для корреспонденций источника-цели между пешеходными зонами в виде матрицы корреспонденций пешеходов, тогда не требуется определять входящие пешеходные потоки или решения пешеходных маршрутов с пешеходными маршрутами к зонам назначения (Применить матрицы корреспонденций для пешеходов). Основываясь на результатах имитации, можно сохранить на базе матрицы корреспонденций пешеходов в файл *.rsmp следующие данные статистического вычисления.

• Время в пути
• Время задержек
• Относительное время задержки
• Нагрузка

Примечание: Не требуется определять параметр Изм. времени в пути. Vissim автоматически определяет измерение времени в пути при запуске имитации. Для каждой корреспонденции в матрице корреспонденций пешеходов создается временное измерение времени в пути: Временное измерение времени в пути начинается в стартовой зоне. Временное измерение времени в пути заканчивается в зоне назначения. Данные вывода выводятся на основе пешеходной нагрузки для каждой корреспонденции и интервала агрегирования. Дополнительные маршруты пешехода в сети игнорируются.

Релевантные пешеходы для анализа

• Учитываются пешеходы, которые создаются в зоне отправления согласно входящему пешеходному потоку.
• Учитываются пешеходы, достигающие зоны назначения как конца их актуального статического маршрута, который начинался в одной из зон отправления.
• Не учитываются пешеходы, входящие в зону отправления, если они покидают транспортное средство ОТ..
• Не учитываются пешеходы, попадающие в зону отправления из другой зоны.

Сюда относятся также пешеходы, которые между источником и целью прошли частичный путь, и пешеходы, которые согласно дальнейшему решению маршрута, расположенному в актуальной зоне назначения, продолжат свой пешеходный путь, т. е. эти пешеходы также будут учтены.

• Время прибытия пешехода в зоне назначения должно находиться во временном диапазоне анализа. При этом только конец диапазона анализа относится к интервалу, начало диапазона анализа нет.
• Время начала пути пешехода в зоне его отправления не имеет значения.
• Пешеходы, которые используют различные статические маршруты для своего пути из одной и той же зоны отправления в одну и ту же зону назначения, не различаются. Поэтому действительно:

• Для каждой корреспонденции данные вывода выводятся на основе всех релевантных пешеходов.

• Для одной корреспонденции может существовать несколько статических маршрутов.

• Пешеход, который завершил свой путь из зоны отправления в зону назначения, больше не будет протоколироваться.

Примеры:

• Пешеход больше нерелевантен, если в ходе своих дальнейших маршрутов он повторно проходит свой первоначальный статический маршрут из первоначальной зоны отправления в ту же зону назначения.

• Пешеход больше нерелевантен, если его следующая зона назначения может оказаться доступной также из его первоначальной зоны отправления через другой статический маршрут.

• Пешеход, который на своем статическом маршруте к своей цели входит в зону, являющуюся зоной назначения другого статического маршрута, который также начинается в решении маршрута пешехода в его зоне отправления, больше не будет протоколироваться. Этот пешеход включается в анализ только в том случае, если он достиг зоны назначения своего статического маршрута.

• Пешеходы с кольцевыми маршрутами, начинающимися в зоне X и также заканчивающимися в этой зоне X, включаются в анализ. Так как пешеходы внутри зоны не могут учитываться, для кольцевого маршрута необходим как минимум один промежуточный пункт маршрута в зоне за пределами зоны X, которая является источником и целью статического маршрута. Даже зона X, которая является источником и целью кольцевого маршрута, может быть промежуточным пунктом кольцевого маршрута, если после него в кольцевом маршруте в другой зоне содержится еще один промежуточный пункт, прежде чем цель маршрута достигнет зоны X.

Конфигурирование прямого вывода времени в пути пешеходов (данные корреспонденции)

1.  Выберите в меню Анализ > Конфигурация > вкладку Прямой вывод.

2.  Выберите в строке Время в пути пешеходов (данные корреспонденции) опцию Сохранить файл.

3.  Измените время в случае необходимости (Сохранить анализ с прямым выводом в файлы).

4.  Нажмите кнопку Больше.

Откроется окно Время в пути пешеходов (данные корреспонденции).

5.  При необходимости измените интервал агрегирования.

6.  Подтвердите с помощью OK.

7.  Запустите имитацию.

Будет сохранен файл *.rsmp. Если имитация будет завершена до указанного конца анализа, то анализ также будет завершен вместе с имитацией. Поэтому последний интервал может быть неполным. Несмотря на это соответствующие значения результатов будут сохранены для оставшегося интервала времени.

Результат анализа Время в пути пешеходов (данные корреспонденции)

Файл вывода *.rsmp содержит следующие данные.

Элемент	Описание
Имя файла	Обозначение анализа
Файл	Путь и название файла сети
Маркер	Дополнительный комментарий на основании параметров имитации
Дата	Время анализа
PTV Vissim	Номер версии, номер обновления, номер конфигурации
Данные	Блоки данных с атрибутами для каждой корреспонденции Источник-Цель: для всего периода времени анализа отдельно для каждого интервала анализа Данные заголовка (строка): Параметры Действующий интервал времени в секундах имитации Список зон назначения Данные вывода: По одной строке на зону отправления со значениями вывода на атрибут и корреспонденцию Источник-Цель Для каждого интервала времени: отдельный блок данных с результатами измерений для каждой корреспонденции источника-цели

Каждый блок данных содержит следующие конечные атрибуты.

Данные вывода	Описание
Время в пути	Среднее значение всех вариантов времени в пути релевантных пешеходов для каждой корреспонденции.
Время задержек	Среднее значение всех вариантов общего времени задержек для каждой корреспонденции. Для каждого пешехода время задержки в каждый шаг имитации выводится из: Пример Для пешехода, скорость которого составляет 75 % от нужной скорости, время задержки равно 25 % от длины временного шага. Эти значения суммируются по всему измеренному расстоянию, пройденному пешеходом. Примечание: Отрицательные значения уменьшают общее время задержки.
Относительное время задержки	Среднее значение всех относительных вариантов времени задержки для каждой корреспонденции. Это значение отдельно рассчитывается для каждого пешехода как доля времени задержек во времени в пути.
Нагрузка	Количество пешеходов, на основе которых были выявлены другие конечные атрибуты.

Пример: файл вывода *.rsmp

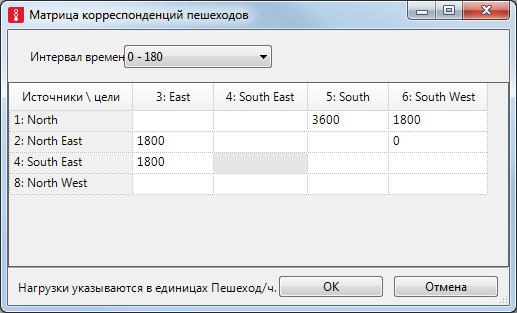

Для указанной далее матрицы сохраняется файл вывода.

В примере строчные верстки в блоке данных (0с-360с) облегчают читабельность:

Анализ времени в пути пешеходов (Данные Источник-Цель)

Файл: C:\Users\Public\Documents\PTV Vision\PTV Vissim 2022\Examples Training\Pedestrian OD Matrix.inpx
Маркер:

Дата:    03.01.2023 12:23:33

PTV Vissim 2022.00-00* [95359]


Время в пути:0с-360с;3;4;5;6;
Время задержек:0с-360с;3;4;5;6;
Относительное время задержки:0с-360с;3;4;5;6;
Нагрузка:0с-360с;3;4;5;6
1;0,0;0,0;53,5;61,0;
1;0,0;0,0;4,5;4,4;
1;0,00;0,00;0,09;0,07;
1;0;0;166;85
2;31,7;0,0;0,0;73,4;
2;4,1;0,0;0,0;6,0;
2;0,13;0,00;0,00;0,08;
2;97;0;0;97
4;33,2;0,0;0,0;0,0;
4;5,3;0,0;0,0;0,0;
4;0,17;0,00;0,00;0,00;
4;87;0;0;0
8;0,0;77,3;0,0;0,0;
8;0,0;7,4;0,0;0,0;
8;0,00;0,10;0,00;0,00;
8;0;108;0;0

Время в пути:0с-180с;3;4;5;6;Время задержек:0с-180с;3;4;5;6;Относительное время задержки:0с-180с;3;4;5;6;Нагрузка:0с-180с;3;4;5;6
1;0,0;0,0;51,7;58,0;1;0,0;0,0;4,2;4,0;1;0,00;0,00;0,08;0,07;1;0;0;106;53
2;31,5;0,0;0,0;0,0;2;4,0;0,0;0,0;0,0;2;0,13;0,00;0,00;0,00;2;80;0;0;0
4;33,1;0,0;0,0;0,0;4;5,6;0,0;0,0;0,0;4;0,17;0,00;0,00;0,00;4;74;0;0;0
8;0,0;0,0;0,0;0,0;8;0,0;0,0;0,0;0,0;8;0,00;0,00;0,00;0,00;8;0;0;0;0

Время в пути:180с-360с;3;4;5;6;Время задержек:180с-360с;3;4;5;6;Относительное время задержки:180с-360с;3;4;5;6;Нагрузка:180с-360с;3;4;5;6
1;0,0;0,0;56,6;66,0;1;0,0;0,0;5,0;4,9;1;0,00;0,00;0,09;0,07;1;0;0;60;32
2;32,5;0,0;0,0;73,4;2;4,8;0,0;0,0;6,0;2;0,15;0,00;0,00;0,08;2;17;0;0;97
4;33,7;0,0;0,0;0,0;4;3,9;0,0;0,0;0,0;4;0,12;0,00;0,00;0,00;4;13;0;0;0
8;0,0;77,3;0,0;0,0;8;0,0;7,4;0,0;0,0;8;0,00;0,10;0,00;0,00;8;0;108;0;0
