Phasenübergang bearbeiten

1. Wählen Sie im Navigator die Seite Meine Signalanlage > Phasenübergänge.

2. Markieren Sie in der Tabelle den Phasenübergang, den Sie bearbeiten möchten.

3. Klicken Sie in der Symbolleiste auf das Symbol Bearbeiten.

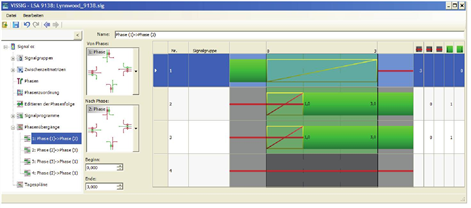

Die Bearbeitungsansicht des ausgewählten Phasenübergangs öffnet sich.

4. Nehmen Sie die gewünschten Änderungen vor.

Element	Beschreibung
Name	Hier können Sie den Namen des Phasenübergangs wie gewünscht anpassen.
Von Phase Nach Phase	Hier können Sie eine andere Von Phase oder Nach Phase auswählen. Die Auswahl einer neuen Von Phase oder Nach Phase führt zu einer automatischen Neuberechnung des Phasenübergangs. Hinweise Die Phasen der Auswahllisten haben verschiedenfarbige Hintergründe. Die Farben haben folgende Bedeutung: Weißer Hintergrund: Die Phase passt zum Phasenübergang. Der Phasenübergang wird nicht neu berechnet. Lila Hintergrund: Kennzeichnet bei Mouseover eine Phase, die nicht zum Phasenübergang passt. Die Auswahl führt zu einer automatischen Neuberechnung des Phasenübergangs. Rosa Hintergrund: Die Phase passt zum Phasenübergang. Der Phasenübergang wird neu berechnet. – (schwarzer Strich): Die Phase ist nicht relevant.
Beginn Ende	Hier können Sie die Dauer des Phasenübergangs ändern. Hinweise Wenn Sie Zeit am Anfang des Phasenübergangs hinzufügen möchten, müssen Sie unter Beginn einen negativen Wert eingeben, zum Beispiel -2. Dadurch verlängert sich die Phase und die angegebene Zeit wird am Anfang hinzugefügt. Die unter Ende eingegebene Zeit gibt das Ende des Phasenübergangs an. Auch diese können Sie ändern. Eine Verkürzung ist nur bis zur Dauer des längsten Übergangsbilds (gelb/rotgelb) möglich.

5. Bearbeiten Sie bei Bedarf die Schaltzeiten.

Hinweis: Die Schaltzeiten der Phasenübergänge werden wie die Schaltzeiten signalgruppenbasierter Signalprogramme bearbeitet. Sie können die Schaltzeiten in der Grafik und in der Tabelle bearbeiten (Signalprogramme verwalten).
