Spinnen

Spinnen dienen dazu, die in der Umlegung gefundenen und belasteten Wege nach zahlreichen Kriterien zu filtern und grafisch darzustellen. Belastete Wege sind das Ergebnis der Umlegungsberechnung und zeichnen sich durch folgende Eigenschaften aus:

  • Sie bestehen aus dem Wegeverlauf von einem Quellbezirk zu einem Zielbezirk.
  • Sie haben einen Verkehrssystemtyp (IV, ÖV oder ÖV-VSys).
  • Sie haben eine Belastung (Fahrgäste, Kraftfahrzeuge).

Eine Spinne besteht aus allen Wegen, deren Verlauf über die für die Spinnenberechnung markierten Netzobjekte führt. Die Netzobjektmarkierung ist somit das Wegefilterkriterium für die Spinne. Welche Filterkriterien im Einzelnen angewandt werden können, erfahren Sie im Folgenden. Abbildung 227 zeigt das Prinzip der Spinne. Das linke Bild zeigt alle in der Umlegung gefundenen Wege, das rechte die Wege, die über die markierte Strecke führen.

Alle IV-Wege (dargestellt als Belastungsbalken)

Filtern aller IV-Wege, die über die markierte Strecke führen, durch die Definition einer Spinne

Abbildung 227: Die Spinne als Wegefilter

Die Spinne kann grafisch im Netzeditor (Anwendung: Grafikparameter für die Darstellung von Spinnen einstellen) oder als Liste (Anwendung: Listen filtern) ausgegeben werden. Abbildung 228 zeigt am Beispiel einer ÖV-Umlegung die Darstellung der Wege der Spinne in der ÖV-Teilwegliste. In der grafischen Darstellung beschreiben die farblich hervorgehobenen Wegeverläufe und zugehörigen Spinnenbelastungen je überfahrene Strecke die räumliche und quantitative Verteilung des Verkehrs für die definierte Spinne.

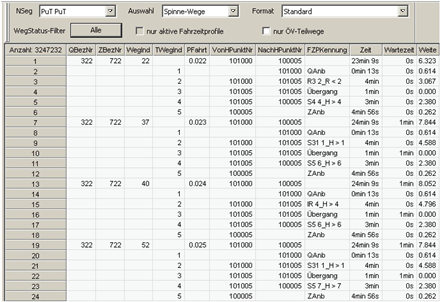

Abbildung 228: Anzeige der Spinnen-Wege in der ÖV-Teilwegliste

Hinweis: Um eine Spinne anzeigen zu können, muss eine Umlegung berechnet und deren Wege gespeichert worden sein. Sie können Wege im IV (Anwendung: Einstellungen zum Speichern der IV-Umlegungsergebnisse) und im ÖV speichern (Anwendung: Einstellungen zum Speichern der ÖV-Umlegungsergebnisse).

Die Art der Spinne ist durch die Auswahl des Netzobjekttyps definiert:

  • Knoten-, Oberknoten-, Haltepunkte-, Haltestellenbereich-, Haltestellen- und Sharing-Stationenspinne (Markieren von Knoten, Oberknoten, Haltepunkten, Haltestellenbereichen, Haltestellen oder Sharing-Stationen)
  • Streckenspinne (Markieren von Strecken)
  • Bezirks- und Oberbezirksspinne (Markieren von Bezirken oder Oberbezirken)
  • Verkehrsartspinne (durch Passiv-Setzen von Strecken oder Netzobjekten der Linienhierarchie, also Linien, Linienrouten usw.)

Die Spinne kann durch das Markieren von einem oder von mehreren Objekten eines Netzobjekttyps gebildet werden. Sie kann aber auch durch eine beliebige Kombination markierter Netzobjekte verschiedener Netzobjekttypen bestimmt werden (Kombination von Spinnenkriterien).

Hinweise: Ist eine Spinne aktiv, kann die der Spinne entsprechende Nachfrage als Spinnenmatrix geschrieben werden.

Die Spinne berücksichtigt die aktiven Einstellungen des Beziehungsfilters. Dadurch sind zum Beispiel Spinnenauswertungen möglich, die zusätzlich über den Bezirkstyp (zum Beispiel nur Innenbezirke) definiert sind.
