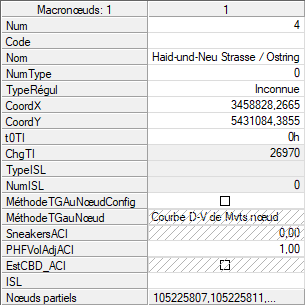

Chaque colonne de l’affichage tabulaire décrit un macronœud et chaque ligne un attribut de cet élément.
|
Nota : Vous pouvez modifier la largeur des cellules et des colonnes en faisant glisser le pointeur dans la direction souhaitée. Vous pouvez modifier la sélection d’attributs de la table (Ajuster la sélection d’attributs dans l’éditeur de nœuds). Le menu contextuel de la table correspond en grande partie au menu contextuel des listes (Ajuster la largeur de colonne au contenu). |
1. Dans le réseau, double-cliquez sur le macronœud que vous souhaitez modifier.
L’éditeur de nœuds affiche le macronœud sélectionné.
2. Effectuez les modifications souhaitées.
Modifier les attributs de macronœud
Vous pouvez modifier les attributs éditables du macronœud dans la table de différentes manières en fonction de l’attribut :
- En double-cliquant sur la cellule de votre choix et en saisissant la nouvelle valeur
- En effectuant une opération de calcul pour une ou plusieurs valeurs (Modifier les valeurs d’attribut dans l’aperçu rapide à l’aide d’une opération de calcul)
- En sélectionnant la valeur de votre choix dans une liste de sélection
- En activant et désactivant des options par un clic
- En sélectionner des valeurs dans une fenêtre spéciale ouverte avec des boutons
|
Nota : Les possibilités de saisie de l’affichage tabulaire dépendent des paramètres configurés sous Éditer > Préférences utilisateur > entrée Interface utilisateur > Éditeur de nœuds (Ajuster l’affichage et les possibilités de saisie de l’affichage tabulaire). |
Vous pouvez par exemple afficher les attributs de macronœud suivants dans l’affichage tabulaire :
|
Élément |
Description |
|
Numéro |
Numéro unique du macronœud Les macronœuds sont numérotés consécutivement de manière automatique. Vous pouvez remplacer le numéro par défaut par un numéro qui n’a pas encore été assigné dans le réseau. Nota Lorsque vous modifiez le numéro du macronœud, les résultats d’affectation existants de tous les segments de la demande sont supprimés. |
|
Numéro Type |
Le type de macronœud (0...9) sert à catégoriser le macronœud pour la définition des mouvements au nœud par défaut (Gérer les mouvements au nœud). Le type par défaut est 0. |
|
Code |
Abréviation du macronœud |
|
Nom |
Nom du macronœud |
|
ValAdd1-ValAdd3 |
Attributs libres que vous pouvez utiliser pour la saisie de valeurs supplémentaires Astuce Vous pouvez aussi créer des attributs de macronœud définis par l’utilisateur pour assigner des informations supplémentaires à un élément de réseau (Gérer les attributs définis par l’utilisateur). |
|
Capacité TI |
Occupation TI horaire autorisée pour le macronœud |
|
t0 TI |
Temps requis pour le mouvement tournant dans le réseau à vide pour le TI |
|
Abscisse Ordonnée |
Coordonnées du centroïde du macronœud dans le réseau Les coordonnées sont appliquées automatiquement conformément au système de coordonnées configuré (Sélectionner un système de coordonnées). Le libellé d’un macronœud est toujours affiché à la position de son centroïde. |
|
TypeRégulation |
Dans la liste de sélection, vous pouvez sélectionner le type de régulation au macronœud.
|
|
Utiliser méthode TG au noeud config |
|
|
Méthode TG au noeud |
Vous pouvez sélectionner une méthode pour le calcul des temps généralisés dans la liste de sélection pour le macronœud affiché, quand l’option Utiliser méthode TG au nœud config est sélectionnée (Configurer la méthode pour le calcul du temps généralisé aux nœuds). |
|
Sneakers ACI |
Nombre minimal de véhicules [Véh/cycle] qui réussissent à tourner à gauche dans la circulation à droite et à droite dans la circulation à gauche. Nota Une valeur s’applique à toutes les relations au macronœud. |
|
PHFVolAdj ACI |
Coefficient d’ajustement de la charge initiale à la charge de pointe |
|
EstHypercentre ACI |
Indique si le macronœud est situé dans l’hypercentre (CBD=Central Business District) |
|
Utiliser temps perdu configuré ACI |
|
|
Tps perdu ACI |
Vous pouvez configurer un temps perdu défini par l’utilisateur pour les macronœuds à régulation selon les lignes de feux ou pour les macronœuds auxquels aucune ISL n’est assignée. |
|
ChgDimensionnement |
Somme des volumes de trafic de tous les flux tournants en véh et en UVP |
|
TxOccupation-TI |
La définition de cet indicateur dépend du calcul des temps généralisés au nœud utilisé. En temps normal, il correspond au quotient de la charge totale et de la capacité totale du macronœud, c.-à-d. respectivement la somme des valeurs correspondantes de tous les macromouvements au nœud. |
|
MvtN tChg moy |
Temps d’attente moyen par unité de véhicules particuliers |
|
MvtN tChg total |
Somme des temps d’attente de tous les mouvements au nœud dans la période de mesure |
|
MvtN tChg max |
Temps d’attente maximal d’une unité de véhicules particuliers |
|
Flux principal automatique |
Attribut calculé précisant si un flux principal manuel ou automatique existe au macronœud |
|
ISL |
Vous pouvez éditer ici l’assignation du macronœud à une ISL. Astuce Vous devez insérer une ISL avant de l’assigner au macronœud (Insérer une ISL). |
|
Noeuds partiels |
Avec le bouton, vous pouvez assigner des nœuds partiels au macronœud dans une fenêtre spéciale ou en supprimer. Nota Un nœud ne peut être assigné qu’à un seul macronœud. Lorsque vous modifiez l’assignation des nœuds partiels, d’autres tronçons cordon peuvent se former (Effets des modifications apportées aux tronçons cordon) et un résultat d’affectation TI existant est supprimé. Astuces Les autres possibilités suivantes s’offrent à vous pour assigner des nœuds à des macronœuds :
|
Quand l’option est activée, la méthode configurée dans l’attribut
Quand l’option n’est pas activée, la La propriété suivante est uniquement affichée si un modèle de géométries a été défini :
|
Élément |
Description |
|
Utiliser modèle de géométries |
Vous pouvez sélectionner ici un modèle de géométries afin de l’appliquer au macronœud. Astuce Vous pouvez insérer des modèles de géométries dans l’aperçu Géométrie (Éditer la géométrie d’un nœud). |
