L’objectif consiste à générer automatiquement des tronçons entre deux ensembles de nœuds. Les nœuds d’origine sont prioritaires sur tous les nœuds marqués dans le réseau. Les nœuds de destination sont tous les nœuds actifs dans le réseau au début de la procédure.
1. Marquez les nœuds que vous souhaitez relier à des nœuds de destination.
2. Définissez les nœuds qui peuvent être reliés aux nœuds d’origine comme actifs, par
- sélection spatiale (Définir des éléments du réseau comme actifs ou inactifs en utilisant la sélection spatiale) et/ou
- critères de filtre (Définir des éléments de réseau comme actifs ou inactifs en utilisant un filtre).
3. Dans la fenêtre Réseau, cliquez droit sur le bouton Nœuds.
Un menu contextuel s’ouvre.
4. Sélectionnez l’entrée Relier nœuds par des tronçons.
|
Astuce : Vous pouvez aussi cliquer droit sur un nœud quelconque dans le réseau et sélectionner l’entrée dans le menu contextuel. |
La fenêtre Relier nœuds par des tronçons s’ouvre.
5. Réalisez votre configuration.
|
Zone Configuration |
|
|
Élément |
Description |
|
Type de tronçon |
Vous définissez le type de tronçon pour les tronçons à insérer dans la liste de sélection. Tous les tronçons récupèrent les valeurs des attributs suivants de ce type de tronçon :
|
|
Nb. min. de nouveaux tronçons par nœud d’origine |
Nombre minimal de nouveaux tronçons qui doivent être créés par nœud d’origine Saisissez une valeur supérieure ou égale au nombre de nœuds de destination spécifiés. |
|
Nb. max. de nouveaux tronçons par nœud d’origine |
Nombre maximal de nouveaux tronçons qui doivent être créés par nœud d’origine Saisissez une valeur inférieure ou égale au nombre de nœuds de destination spécifié et supérieure ou égale au nombre minimal. |
|
Rayon du périmètre |
Le rayon du périmètre définit le rayon de recherche autour de chaque nœud d’origine vers le nœud de destination. Si aucun ou un nombre insuffisant de nœuds de destination se situent au sein du rayon pour satisfaire la contrainte de nombre minimal, autant de nœuds proches hors du rayon seront utilisés comme nœuds de destination afin d’atteindre le nombre imposé (Exemple 1 : rayon du périmètre et nombre maximal de nœuds de destination et Exemple 2 : rayon du périmètre et nombre minimal et maximal). Valeur par défaut : 10 km.
|
Quand l’option est activée, vous pouvez spécifier un rayon dans lequel les nœuds de destination doivent se situer.
Quand l’option n’est pas activée, tous les nœuds de destination possibles sont pris en considération.|
Zone Ensembles de nœuds |
|
|---|---|
|
Élément |
Description |
|
Nombre de nœuds de destination (actifs) |
Nombre de tous les nœuds actifs dans le réseau |
|
Nombre de nœuds d’origine (marqués) |
Nombre de tous les nœuds marqués dans le réseau Nota Si aucun nœud n’est marqué dans le réseau, vous pouvez spécifier quels nœuds doivent être considérés comme nœuds d’origine dans le réseau en utilisant une formule comme pour les attributs de formule (Attributs dépendants du type) |
Exemple 1 : rayon du périmètre et nombre maximal de nœuds de destination
Soit un rayon quelconque et un nombre maximal n de 0. Si plus de n nœuds de destination se situent au sein du rayon, seuls les n points de destination les plus proches au sein du rayon sont pris en considération. Lorsque moins de n nœuds de destination se situent au sein du rayon, seuls ceux-ci sont pris en considération.

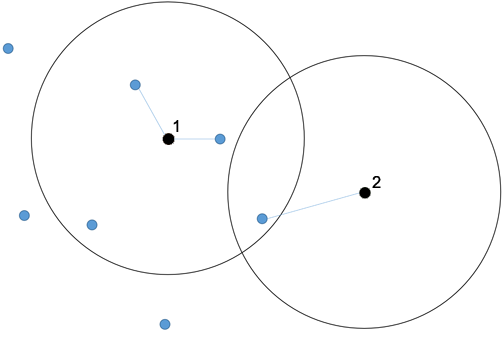

Les deux scénarios sont présentés à nouveau dans le graphique suivant (n=2). Le nœud 1 est relié à deux nœuds de destination, tandis que trois d’entre eux se situent au sein du rayon. Le nœud 2 est relié à un seul nœud de destination.
Exemple 2 : rayon du périmètre et nombre minimal et maximal

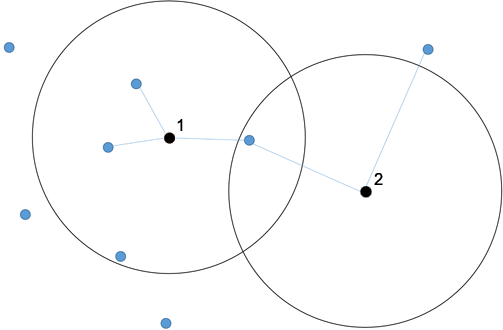

Soit un rayon. Soit le nombre minimal de 2, et le nombre maximal de 3. Le nœud 1 est relié au nombre maximal au sein du rayon spécifié dans le graphique suivant. Un seul nœud de destination est situé au sein du rayon autour du nœud 2 – un autre nœud de destination doit encore venir s’ajouter hors du périmètre.
