Vous pouvez représenter vos résultats d’émission par exemple sous forme de barres de tronçons à l’aide des attributs de tronçon calculés.
|
Nota : Nous recommandons de normaliser les valeurs d’émission pour la représentation de barres de tronçons pour obtenir de meilleurs résultats. Utilisez pour cela la procédure Modifier attribut et divisez les valeurs par la longueur et au besoin également par la charge. Vous pouvez aussi représenter des valeurs absolues sous forme de diagrammes en colonnes. |
1. Dans le menu Graphisme, sélectionnez l’entrée Éditer paramètres graphiques.
La fenêtre Éditer paramètres graphiques s’ouvre.

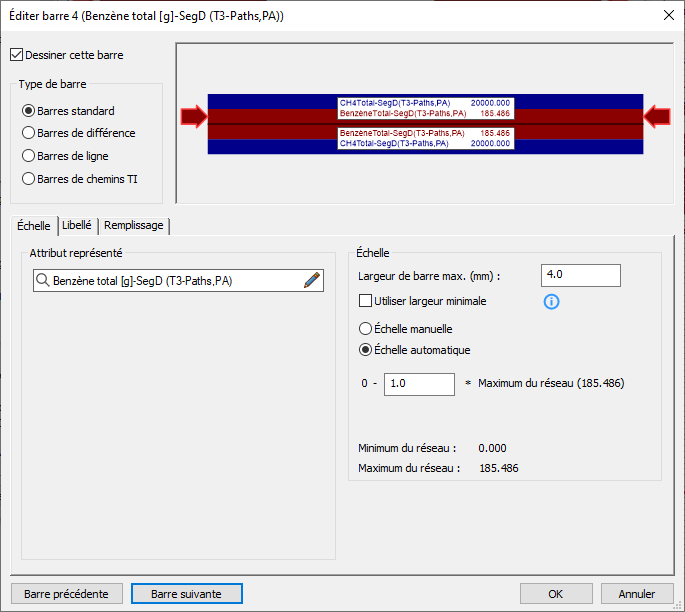

2. Dans l’explorateur, sélectionnez l’entrée Tronçons > Barres.
3. Réalisez votre configuration de base (Afficher des barres et configurer les paramètres de base).
4. Insérez les barres souhaitées (Définir une ou plusieurs barres).
5. Réalisez votre configuration pour les barres (Configurer la représentation d’une barre standard).
6. Sélectionnez la valeur d’émission souhaitée pour chaque barre avec le bouton dans la ligne IDAttrReprés.
7. Confirmez par OK.

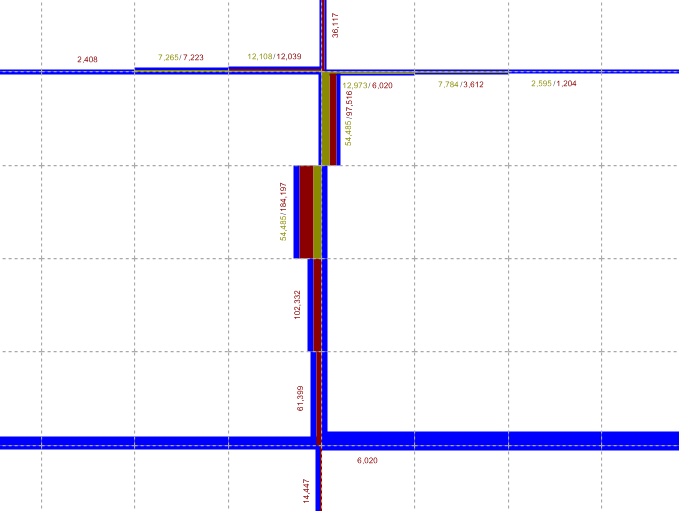

Les valeurs d’émissions sélectionnées sont représentées selon les tronçons dans le réseau.
