L’aperçu de profil est composé des panneaux Déroulement et Vue détaillée.
Vous pouvez zoomer sur les deux aperçus indépendamment l’un de l’autre avec la molette, quand vous pointez avec la souris dans la zone des axes X et Y.
Vous pouvez déplacer le trait de marquage vertical avec la souris vers l’instant de votre choix.

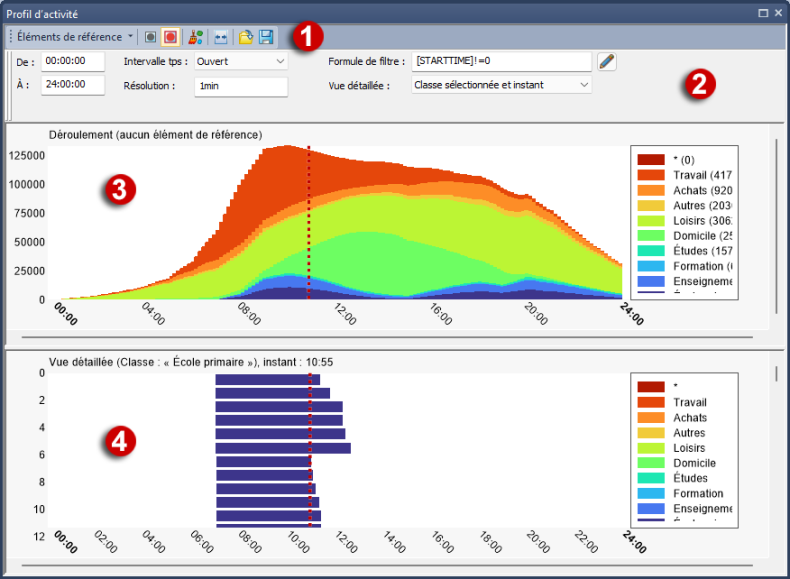

(1) Barre d’outils
Les barres d’outils donnent accès à des fonctions spécifiques du programme (Configurer les paramètres des profils).
(2) Filtre et paramètres
Vous pouvez saisir une formule de filtre dans cette zone puis configurer d’autres paramètres pour l’affichage (Configurer les paramètres des profils).
(3) Déroulement
Le déroulement représente un certain nombre d’éléments de réseau du type sélectionné sur un laps de temps. Chaque élément constitue une bande de son instant de début à son instant de fin dans la chronologie. Les éléments qui se chevauchent sur l’échelle temporelle sont représentés les uns au-dessus des autres.
Vous pouvez classifier l’affichage à l’aide d’un attribut (Configurer les paramètres graphiques pour les profils). L’exemple présente une représentation par classes, c.-à-d. que chaque classe est représentée différemment. Une légende affiche les différentes classes et le nombre d’éléments par classe au moment sélectionné entre parenthèses.
(4) Vue détaillée
Les activités correspondantes de la classe sélectionnée dans le déroulement (ou la classe et l’instant) sont affichées dans la vue détaillée, à côté d’une légende.
|
Nota : La vue détaillée peut être synchronisée avec l’éditeur de réseau et toutes les autres fenêtres avec l’icône |
, pour mettre en valeur le même élément dans toutes les fenêtres lors d’une sélection.
