Avec la couche graphique Relations de correspondance, vous pouvez représenter les relations de correspondance entre des zones d’arrêt (actives) des arrêts (actifs) sous forme de barres de charge dans le réseau. Cet affichage est requis dans les réseaux TC dans lesquels la hiérarchie des arrêts sert à modéliser les correspondances de manière réaliste. Pour chaque paire de zones d’arrêt, vous pouvez représenter un tronçon de correspondance (ligne droite entre les zones d’arrêt) et une ou plusieurs barres pour la représentation proportionnelle des valeurs. Vous pouvez restreindre la représentation à des relations de correspondance isolées à l’aide du filtre de zones d’arrêt ou d’une représentation par classes des relations de correspondance (Utilisation : Représenter les relations de correspondance entre zones d’arrêt). Outre les voyageurs en correspondance, vous pouvez aussi représenter d’autres attributs graphiquement, tels que les différents temps de marche.

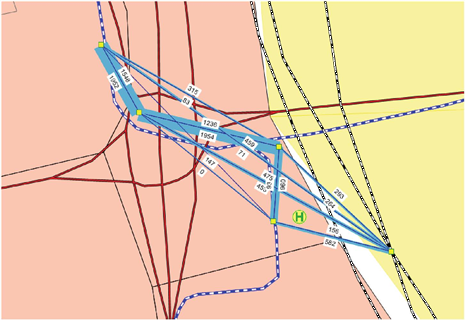

Illustration 266 : Relations de correspondance entre les zones d’arrêt d’un arrêt
