Pour des éléments de réseau isolés, vous pouvez créer des diagrammes en colonnes dans l’éditeur de réseau avec les valeurs des attributs directs et indirects (Attributs) de l’élément de réseau (Créer des diagrammes en colonnes). Vous pouvez ainsi générer des représentations de diagrammes courantes directement dans Visum sans devoir exporter les contenus de listes vers Excel et y générer des diagrammes.
Deux types de diagrammes en colonnes fondamentaux sont proposés.

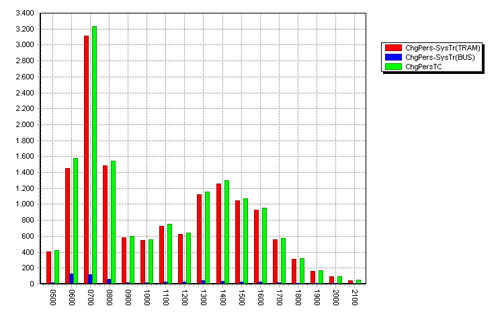

- Diagrammes en colonnes pour des intervalles de temps : si vous avez défini des intervalles de temps (Rapports temporels et spatiaux dans Visum) dans votre modèle, vous pouvez représenter un attribut sous forme de colonne pour chaque intervalle de temps pour un élément de réseau. Cette fonction vous assiste en particulier dans l’analyse d’affectations dynamiques. L’Illustration 274 montre un diagramme en colonnes dans lequel trois colonnes sont représentées respectivement pour un tronçon pour chaque intervalle de temps avec la charge de voyageurs pour l’ensemble des TC, pour le tramway (Tram) et pour le bus.
Illustration 274 : Diagramme en colonnes pour des intervalles de temps

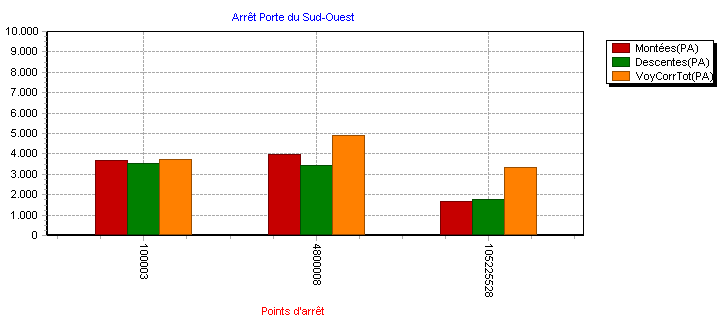

- Diagrammes en colonnes pour des relations entre éléments de réseau. Pour un élément de réseau (par exemple arrêt), vous pouvez représenter des attributs d’un élément de réseau connexe du modèle de données Visum (par exemple les points d’arrêt de l’arrêt) sous forme de diagramme en colonnes. Dans l’Illustration 275, on a créé un diagramme en colonne pour l’arrêt Porte du Sud-Ouest et représenté une colonne pour chaque élément de réseau Point d’arrêt. Comme vous pouvez le constater, trois points d’arrêt, pour lesquels on a représenté le nombre de montées, de descentes et de voyageurs en correspondance sous forme de diagramme en colonne, sont assignés à l’arrêt.
Illustration 275 : Diagramme en colonnes pour des relations entre éléments de réseau
