L’aperçu de réseau spatial permet de projeter les données renseignées dans le modèle de réseau en trois dimensions. Ceci permet p. ex. de présenter les résultats de la modélisation de façon suggestive et claire (Utilisation : Utiliser l’aperçu de réseau spatial (3D)). La perspective modifiée permet d’identifier d’un seul coup d’œil les aspects intéressants sur un territoire étendu. Conçu uniquement à des fins de représentation, l’aperçu de réseau spatial ne permet pas d’éditer le réseau représenté.
Il est possible de déplacer l’aperçu spatial à loisir de façon à pouvoir bénéficier de différents points de vue, perspectives et niveaux de zoom. Vous pouvez gérer ces perspectives en tant qu’angle de prise de vue et les sélectionner sous leur nom.
Il est possible d’afficher un aperçu de réseau 2D dans l’aperçu de réseau spatial au titre de fond de plan. Ce faisant, on peut utiliser les paramètres graphiques de l’éditeur de réseau 2D ou des paramètres graphiques indépendants. L’utilisation de cartes d’arrière-plan et de photographies aériennes est également possible. Le fond de plan est toutefois toujours représenté à plat, la représentation 3D de la topographie de terrain ou de modèles numériques de terrain n’étant pas prévue.
Plusieurs aperçus de réseau spatial peuvent être ouverts en même temps et utilisés indépendamment les uns des autres. Les aperçus peuvent ensuite être synchronisés à travers les angles de prise de vue mentionnés. La représentation 3D du modèle proprement dite est le produit d’une série de différents types de représentation qui se prêtent respectivement à différents types d’éléments et soulignent tour à tour des aspects différents.
Représentations de prisme 3D
Les représentations de prisme 3D d’éléments plats (zones, aires, PDI, ...) consistent à extruder les contours de polygone en hauteur de façon à donner naissance à des corps de forme prismatique. La hauteur des prismes peut être redimensionnée ici à loisir en utilisant des valeurs d’attribut quelconques. La représentation peut être basée sur les paramètres graphiques habituels.
En outre, un mode de représentation spécial est proposé, qui permet de représenter les prismes dans des bandes d’altitude de différentes couleurs, afin de permettre une comparaison visuelle approximative des valeurs.

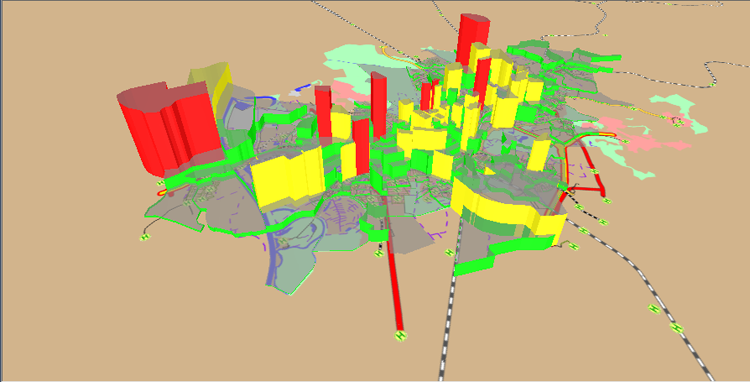

Illustration 270 : Représentation de prisme des valeurs dans les bandes d’altitude
Représentation de barres
Les représentation de barres 3D permettent de représenter les attributs de tronçon sous la forme de barres en trois dimensions en particulier. Pour restituer le plus fidèlement possible les résultats d’affectation et éviter les lacunes, les données des macromouvements au nœud et connecteurs sont intégrées en sus. Une coloration hypsométrique est possible comme dans la représentations de prisme 3D. Outre les données statiques, il est aussi possible de représenter des attributs liés aux intervalles de temps d’analyse. L’aperçu de réseau spatial est couplé ensuite au réglage de l’intervalle de temps de façon à pouvoir animer et suivre des évolutions temporelles dans cette représentation.

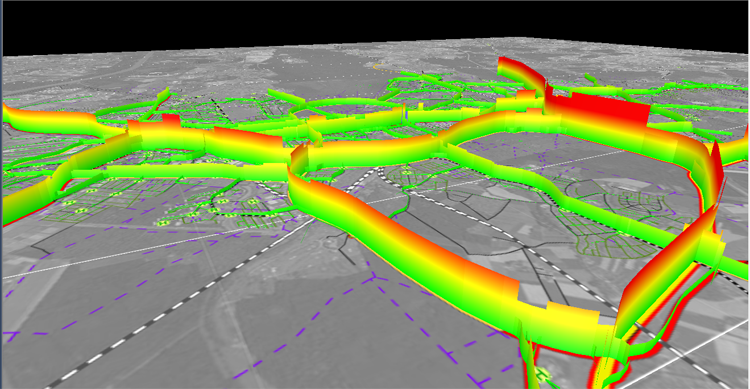

Illustration 271 : Représentation de barres dans les bandes d’altitude de valeurs
Story-boards et enregistrement
La représentation d’une succession de plusieurs angles de prise de vue peut être stockée dans un « story-board ». Le passage d’un angle de prise de vue à un autre peut se dérouler de façon dynamique pour qu’une orientation soit garantie dans le réseau et qu’une présentation pertinente des données soit possible. L’enregistrement d’un tel story-board sous la forme d’un film rend possible la représentation hautement qualitative de l’aperçu de réseau spatial sans utiliser Visum. Un ordinateur muni d’une carte graphique hautes performances n’est pas requis à cet effet.
|
Nota : Vous trouverez un exemple d’application sur ce thème dans le dossier C:\Users\Public\Documents\PTV Vision\PTV Visum 2021/Examples. L’exemple 3D Visualization expose les différentes possibilités de représenter les données de modèle dans l’aperçu de réseau spatial et d’en produire des films. |
