Un flux O-D visualise les valeurs pour des relations entre des zones (De Zone vers A zone). Les valeurs représentées dans le flux O-D peuvent provenir de plusieurs sources.
- D’une matrice de la demande (par exemple pour visualiser la demande entre des zones)
- D’une matrice d’indicateurs (par exemple pour visualiser le temps de déplacement entre des zones)
- Valeur du modèle de réseau proprement dit (par exemple la distance à vol d’oiseau entre des zones)
- À partir d’un attribut de zone de la zone d’origine ou de la zone de destination de la relation (par exemple pour visualiser le trafic émis De Zone\Trafic Emis vers d’autres zones)
Pour chaque relation, vous pouvez représenter un tronçon de flux O-D ou une ou plusieurs barres de flux O-D pour une représentation proportionnelle des valeurs (Utilisation : Représenter des flux O-D).
La représentation de flux O-D est particulièrement adaptée pour la représentation de matrices de la demande et de matrices d’indicateurs dans l’éditeur de réseau. Ainsi, on peut par exemple se faire une idée des relations (ZoneOrig vers ZoneDest) sur lesquelles la demande est particulièrement élevée. L’exemple présenté dans l’Illustration 262 montre la demande entre la zone Oppidum et toutes les autres zones. On peut constater que la demande est particulièrement élevée entre les zones Oppidum et B-Town.

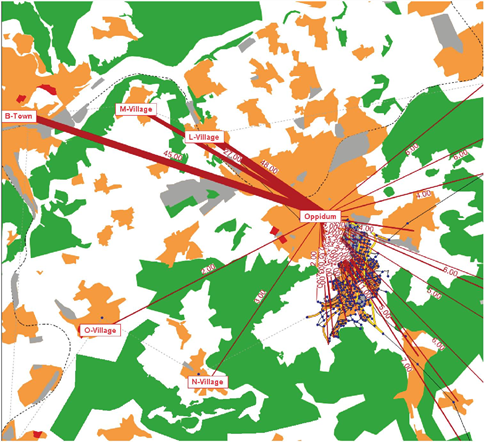

Illustration 262 : Flux O-D avec barres en fonction de la demande entre les zones
Le flux O-D est représenté sur la ligne droite entre les zones. Si vous souhaitez connaître le tracé exact des chemins entre les zones d’origine et les zones de destination, utilisez la Recherche plus court chemin (Utilisation : Rechercher et afficher les plus courts chemins).
Vous pouvez restreindre l’affichage des flux O-D aux relations qui satisfont aux critères de filtre en utilisant conjointement le filtre de relations (Utilisation : Cas particulier : filtre de relations). Vous pouvez aussi restreindre le nombre de relations représentées à l’aide d’une représentation par classes (Utilisation : Configurer les paramètres de base pour la fenêtre d’éditeur de réseau).
Vous pouvez également représenter les flux O-D par classes. Ainsi, vous pouvez par exemple mettre en évidence des relations avec une demande de déplacements particulièrement élevée en couleurs, tel que le montre l’Illustration 263.

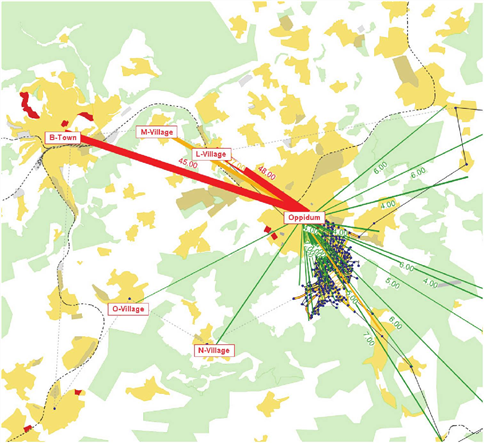

Illustration 263 : Flux O-D avec barres représenté par classes à l’aide de la demande entre les zones
