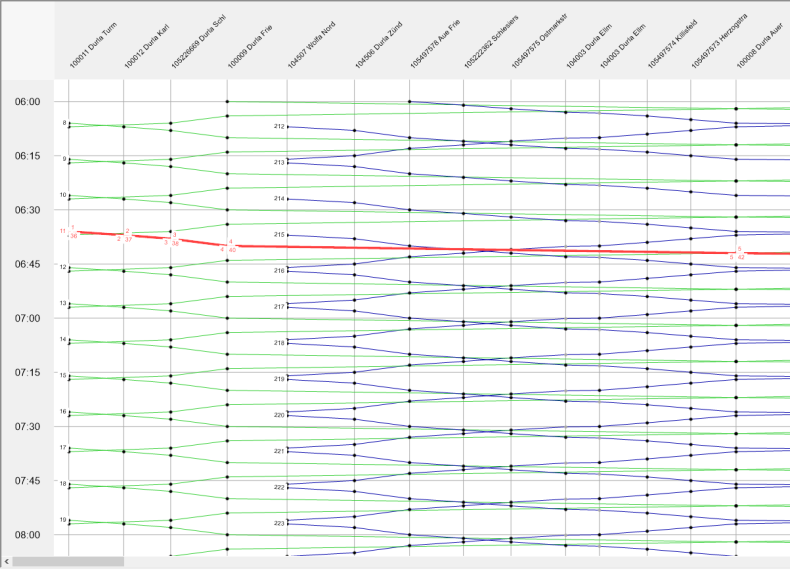

Dans l’horaire graphique, les services ou les sections de service sont représentés graphiquement sous la forme d’un diagramme espace-temps. La représentation peut être orientée au choix dans le sens vertical ou horizontal. Cette forme de représentation permet d’illustrer clairement les relations de correspondance entre les différents services, les chaînes de déplacements de voyageurs et les chaînages forcés, ainsi que les conflits d’utilisation de l’infrastructure. Les possibilités offertes par la mise en forme graphique de différents éléments et barres pour les attributs d’élément de service permettent de formuler des analyses poussées et d’élaborer des représentations informatives. Dans l’Illustration 280, la représentation des traits des services est classifiée selon les lignes (Utilisation : Configurer les paramètres de base pour la fenêtre d’éditeur de réseau), afin de différencier les couleurs des services de différentes lignes.
Illustration 280 : Horaire graphique avec représentation par classes de la représentation des traits de services
Vous pouvez représenter des barres de tracé pour les services et les sections de service dont vous pouvez spécifier l’échelle avec des attributs directs et indirects de services ou de sections de service (Utilisation : Configurer les paramètres de base pour la fenêtre d’éditeur de réseau).

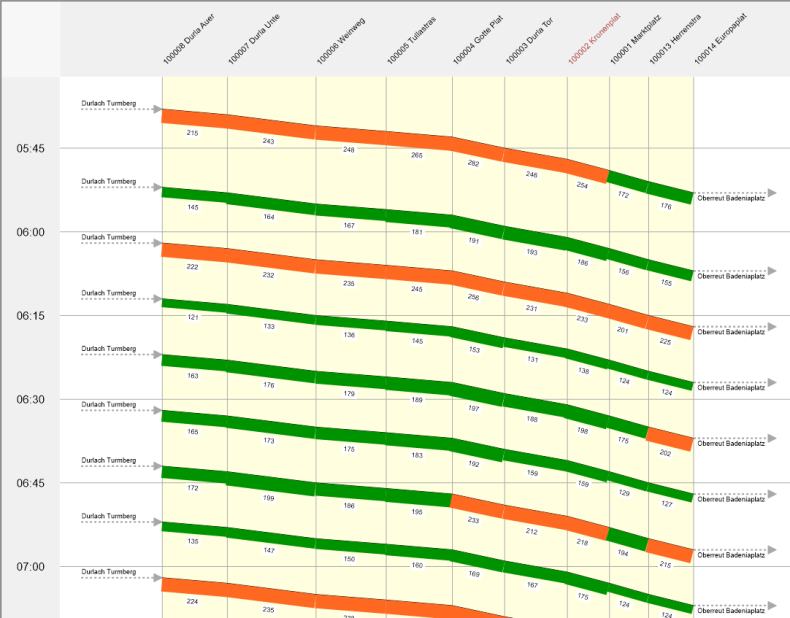

Vous pouvez aussi classifier les barres de tracé (Utilisation : Configurer les paramètres de base pour la fenêtre d’éditeur de réseau). Dans l’Illustration 281, on a classifié les barres à l’aide de la charge des services.
Illustration 281 : Classification des barres de tracé à l’aide de la charge des services

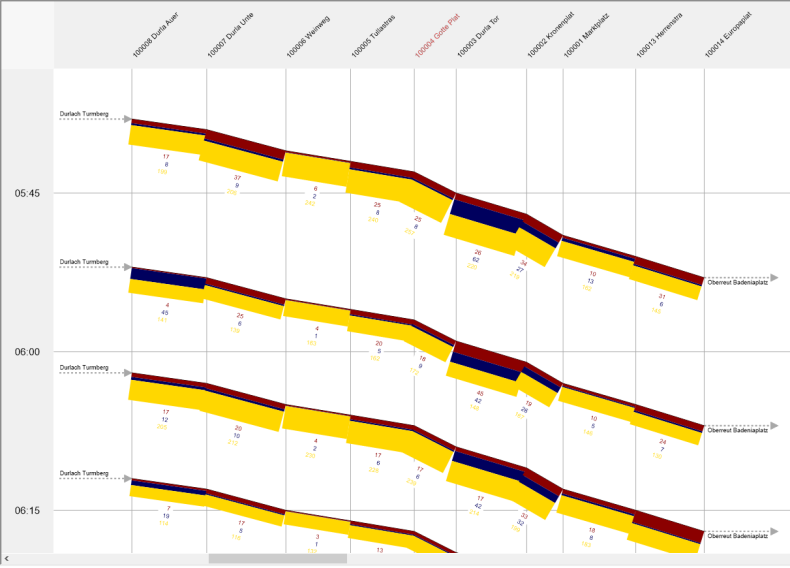

Visum permet de représenter plusieurs barres avec des attributs différents sur les services ou les sections de service (Utilisation : Configurer les paramètres de base pour la fenêtre d’éditeur de réseau). L’Illustration 282 montre des barres pour Montées, Descentes et VoyÀBord.
Illustration 282 : Représentation de barres de tracé pour les montées, les voyageurs en correspondance et les descentes

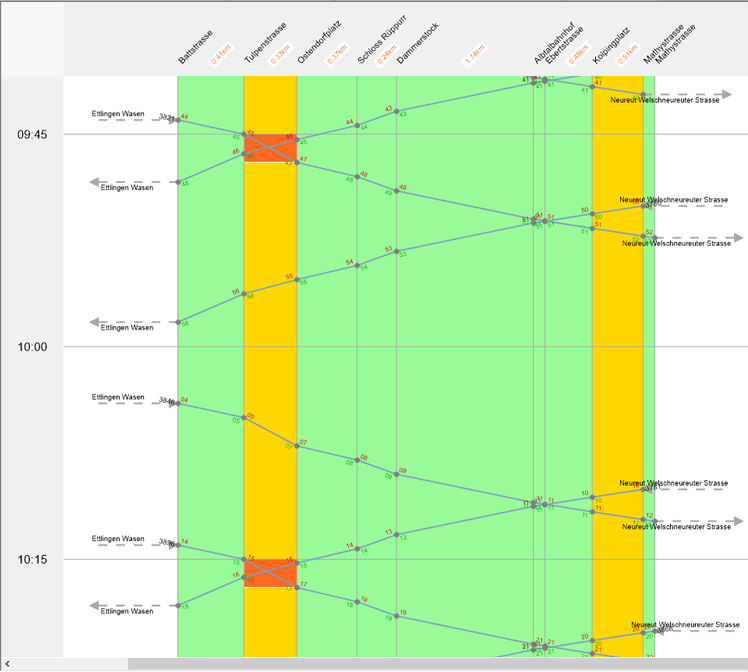

Une représentation par classes des délimitations locales des haltes permet de mettre en évidence les haltes de terminus des lignes ou d’autres haltes d’importance. La surface qui s’étend entre les délimitations locales peut aussi être colorée en fonction d’attributs agrégés des éléments de réseau touchés par les itinéraires de ligne, p. ex. pour mettre en évidence les sections ferroviaires à une voie. Les croisements de services au sein d’une telle section peuvent être représentés comme des conflits (Illustration 283).
Illustration 283 : Représentation par classes de l’arrière-plan sur la base des attributs de réseau et signalisation des conflits
