Pour visualiser la topologie des nœuds dans l’éditeur de réseau (Modélisation de nœuds), vous pouvez représenter graphiquement l’affectation des voies au nœud (Utilisation : Représenter l’affectation des voies dans la fenêtre d’éditeur de réseau). Pour chaque tronçon entrant d’un nœud autorisé pour un ou plusieurs systèmes de transport TI et qui présente une voie ou plus, un rectangle est représenté. Dans le rectangle, une flèche est représentée pour chaque voie d’accès et une pointe de flèche pour chaque mouvement tournant autorisé à partir de la voie. L’Illustration 268 montre un exemple pour un nœud à quatre branches.
Illustration 268 : Affectation des voies dans la représentation de réseau

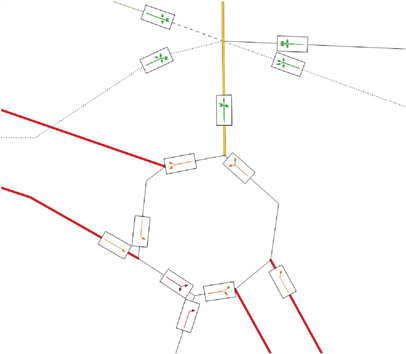

Vous pouvez aussi représenter les affectations des voies par classes selon des attributs de nœuds directs et indirects. Vous pouvez ainsi représenter l’affectation des voies en différentes couleurs par exemple en fonction de la charge au nœud. L’Illustration 269 présente ceci avec l’exemple d’un carrefour à sens giratoire.
Illustration 269 : Affectation des voies classifiée à l’aide de la charge au nœud
