Sur les tronçons et les connecteurs, vous pouvez représenter des barres dont la largeur dépend des valeurs d’un attribut direct ou indirect du tronçon ou du connecteur (Utilisation : Représenter des propriétés avec des barres). Vous pouvez par exemple visualiser la charge de tronçon d’une affectation TI en vous servant de l’attribut Charge[Véh] TI comme échelle pour la barre de tronçon, comme dans l’Illustration 250.
Illustration 250 : Barres de tronçons avec charge TI
Vous pouvez représenter des barres pour des connecteurs de la même manière. Dans l’Illustration 251, l’attribut Charge[Véh] TI est représenté sur les connecteurs.
Illustration 251 : Barres de connecteurs avec charge TI
Vous pouvez représenter un nombre illimité de barres le long du tronçon ou du connecteur avec des attributs différents pour chacune. Vous pouvez ainsi représenter simultanément la charge d’une affectation TI (Attribut Charge[Véh] TI) et la charge d’une affectation TC (Attribut Charge[Pers] TC) sur un tronçon, comme le montre l’Illustration 252.

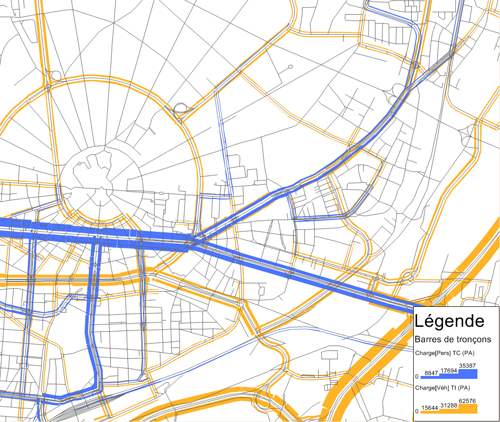

Illustration 252 : Deux barres de tronçons avec la charge TI et TC
