L’aperçu de profil présente le déroulement temporel de diverses activités. Les activités peuvent correspondre à des éléments de rotation, des services, des déplacements TAD ou des activités issues des modèles MBA. Ces activités ont en commun de posséder un début et une fin et que le lieu de ces deux instants est connu. Les différentes activités sont transposées sur un axe temporel. Les activités qui se chevauchent sur le plan temporel sont représentées de manière superposée, de sorte que l’axe y affiche le nombre d’activités simultanées à chaque instant.
Vous pouvez classifier les éléments à l’aide d’un attribut (Utilisation : Configurer les paramètres des profils). Les éléments sont représentés dans l’aperçu selon leur tri en fonction de leurs classifications. La sélection spatiale des activités est pilotée par le biais des éléments de référence. L’élément de référence filtre les éléments affichés sur la base de leur emplacement. Vous pouvez préciser si une sélection multiple d’éléments de référence doit être combinée à l’aide des opérateurs « et » ou « ou ». Si aucun élément de référence n’est sélectionné, l’aperçu de profil considère les activités à l’échelle du réseau. Un filtre de formule qui fait appel à des attributs quelconques permet de gérer l’affichage des activités. La sélection de l’instant permet de restituer le nombre d’activités dans la légende séparément par classes. Une représentation désagrégée est disponible sous l’aperçu de profil. Cette vue détaillée dissout à son tour le regroupement des activités et représente chaque activité de manière séparée. La classe et l’heure sélectionnées le cas échéant limitent le nombre des activités représentées. La vue détaillée est synchronisée avec l’éditeur de réseau et tous les autres aperçus, pour mettre en valeur le même élément dans tous les autres aperçus lors d’une sélection.

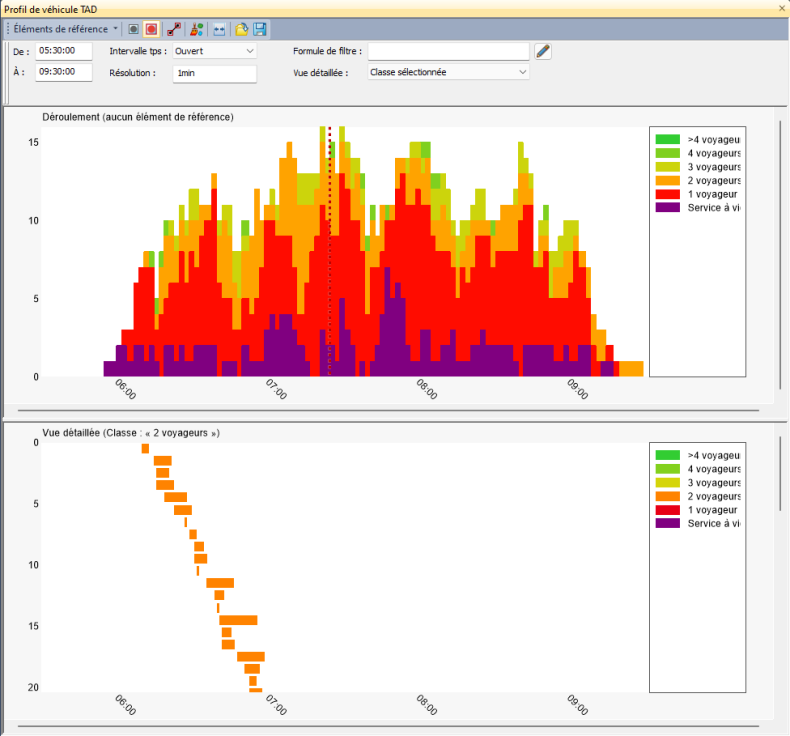

Les illustrations suivantes exposent des cas d’application caractéristiques du profil d’activité. Dans la première illustration, vous observez l’évaluation des véhicules utilisés à l’échelle du réseau d’un système de covoiturage et leur occupation au fil du temps :

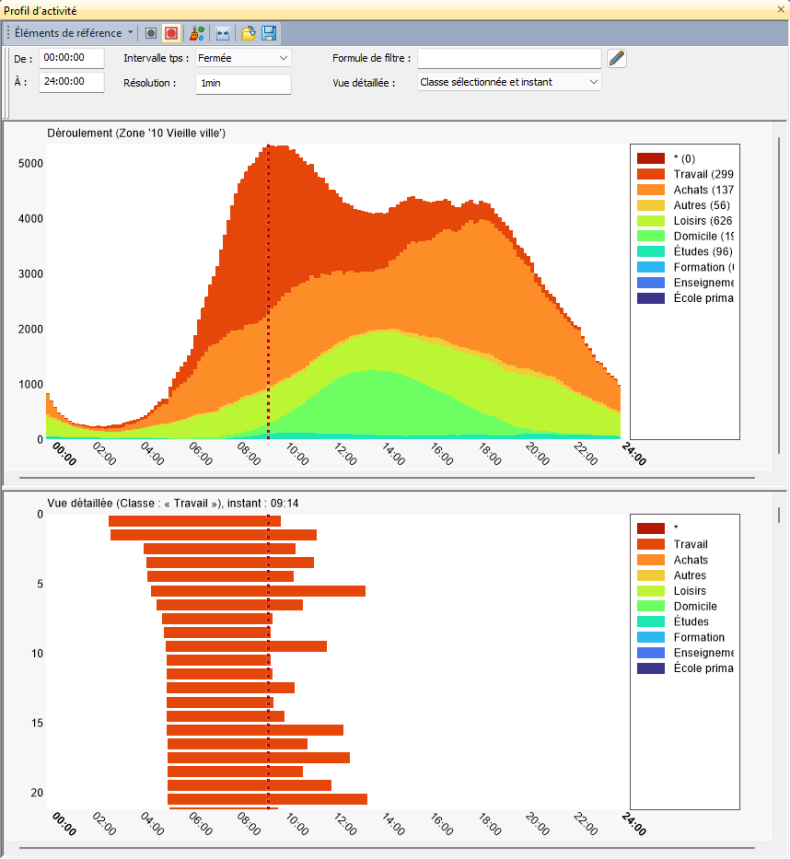

Le profil d’activité suivant issu d’un modèle MBA expose les exercices d’activité filtrés selon une zone urbaine :

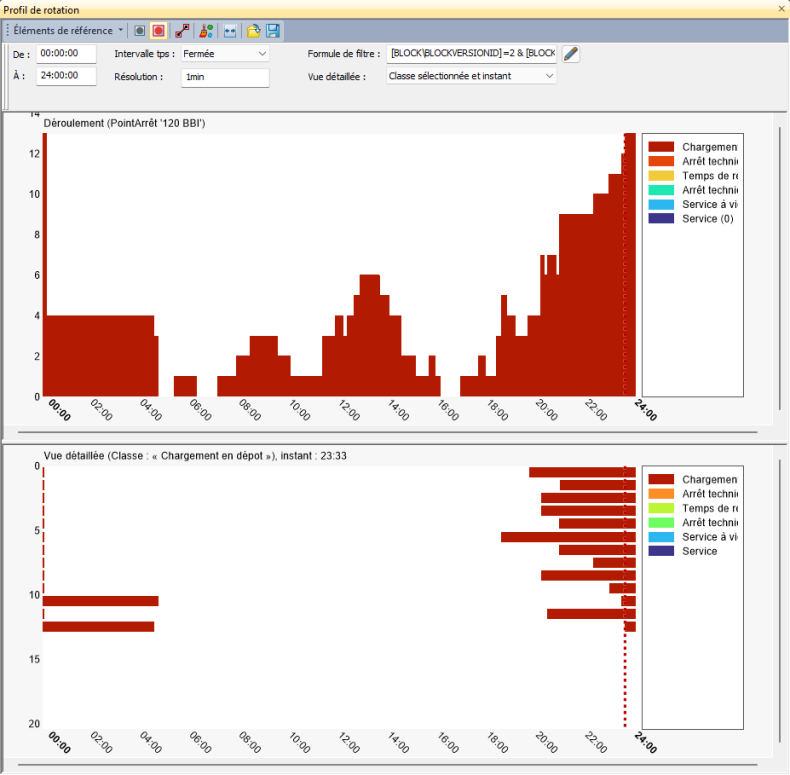

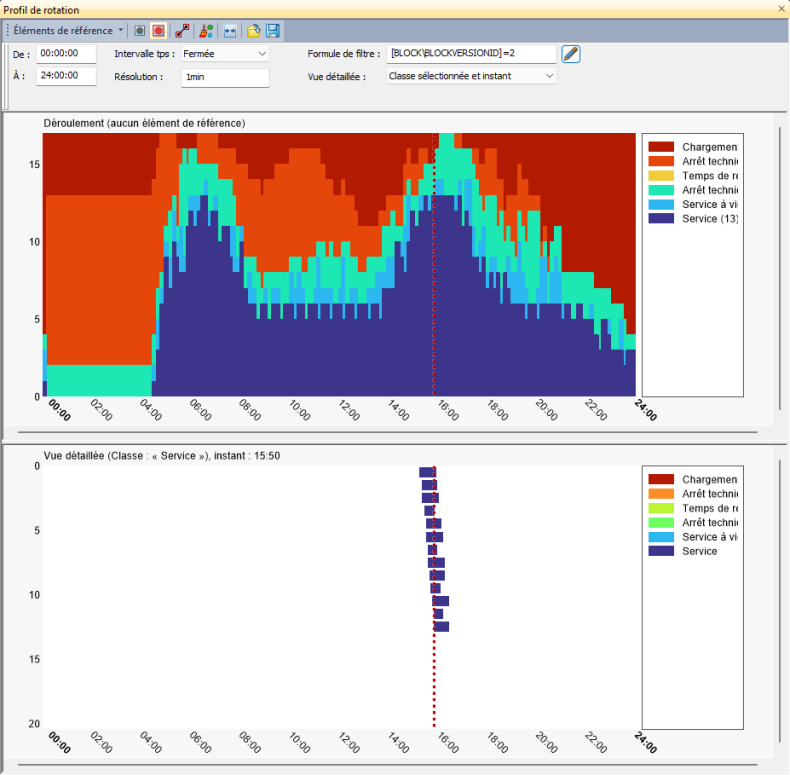

Les deux illustrations suivantes exposent les résultats d’une planification des rotations. Vous visualisez les activités des véhicules injectés au fil du temps (illustration du haut) avec la représentation Profil de rotation. Quand elles sont filtrées selon le lieu et l’activité, le nombre d’activités de chargement planifiées au même moment et au même lieu est clairement identifiable.

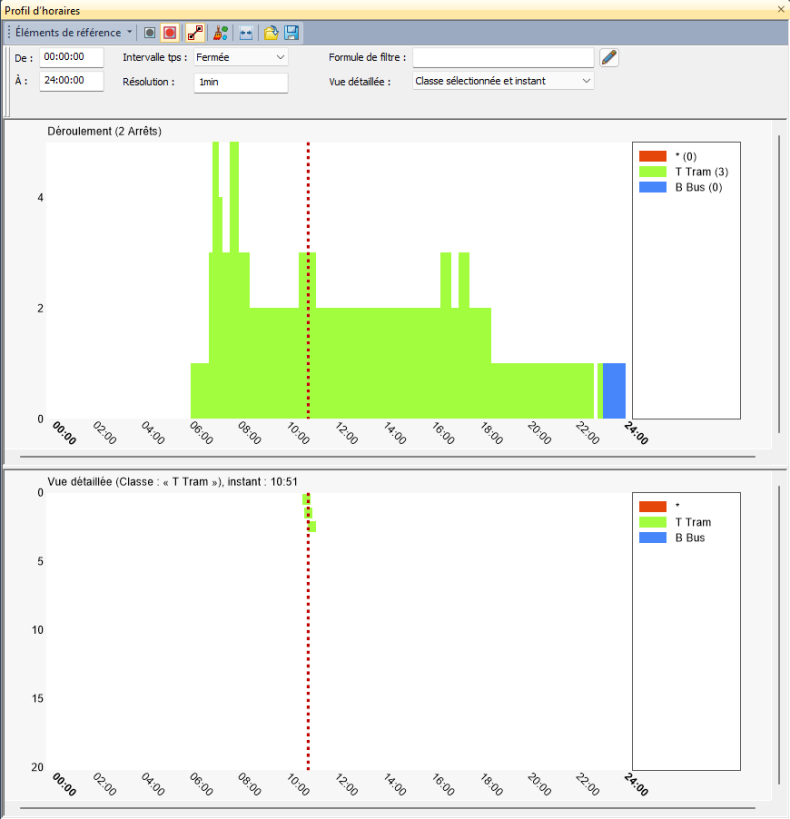

Le profil d’horaires représenté ci-dessous utilise deux éléments de référence spatiaux, dans ce cas des arrêts, qui sont reliés par l’opérateur logique « et ». L’illustration expose ainsi le nombre de liaisons et le système de transport classifié ici. Le tramway qui circule le jour est remplacé par un bus la nuit dans cet exemple.
