La réunion de réseaux permet de comparer deux réseaux de transport et d’afficher la différence. Différents réseaux peuvent être combinés au cours de cette opération. Par après, vous ne disposez néanmoins plus que de fonctions d’évaluation et de peu de fonctions d’édition.
Cas d’application de la réunion de réseaux
Dans le cadre d’un projet, vous souhaitez déterminer les différences entre deux modèles Visum. Il arrive que dans un projet, deux fichiers version différents soient générés (par exemple pour différents scénarios) et vous souhaitez après coup savoir quelles sont les différences entre les deux modèles.
Deux variantes de modèle se distinguent en général par le fait que quelques éléments de réseau présentent des valeurs différentes pour certains attributs. Si vous modélisez par exemple des états d’aménagement différents du même réseau dans deux fichiers version, vous observez par exemple des écarts dans les attributs Nombre voies et Capacité TI pour quelques tronçons. De plus, des éléments de réseau peuvent être uniquement contenus dans un des deux modèles et ne pas exister dans l’autre. Si un des deux modèles contient par exemple un scénario avec une route de contournement supplémentaire, les tronçons correspondants manquent dans l’autre modèle.
Les illustrations suivantes représentent les deux cas de figure. Le réseau 1 contient un tronçon de plus que le réseau 2, les tronçons se distinguent également par les attributs EnsSysTr et v0TI.

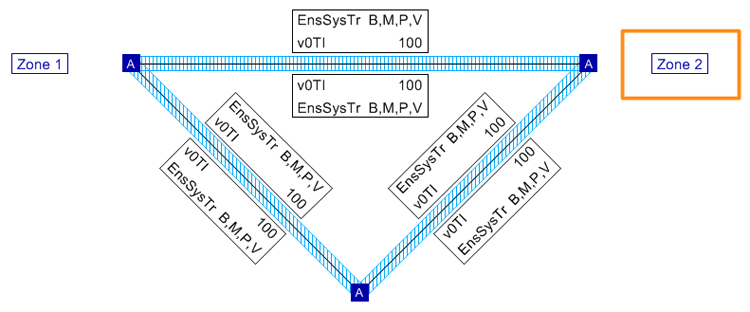

Illustration 46 : Réseau 1 utilisé pour le réseau de réunion

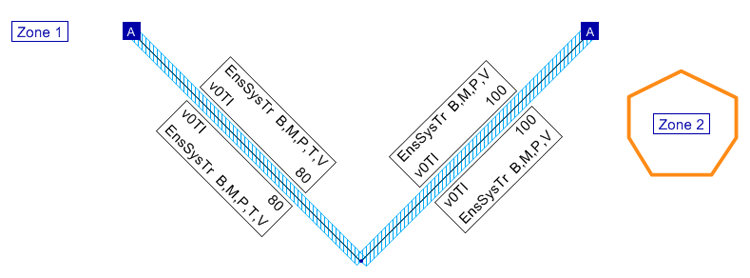

Illustration 47 : Réseau 2 utilisé pour le réseau de réunion
Le réseau de réunion
Les deux modèles réseau 1 et réseau 2 à comparer doivent être disponibles sous forme de fichiers version. Lorsque vous ouvrez les deux fichiers version en mode de réunion de réseaux, Visum affiche un réseau dit de réunion. Le réseau de réunion est constitué en identifiant dans un premier temps tous les éléments existant dans les deux modèles. Deux éléments sont considérés comme identiques lorsque leurs identifiants sont identiques. Les renvois obligatoires vers d’autres éléments de réseau doivent également coïncider (par exemple les identifiants de NoeudOrig et de NoeudDest pour les tronçons). Outre ce recoupement d’éléments de réseau, les éléments qui n’existent que dans un des modèles sont également inclus dans le réseau de réunion. Ceci constitue la différence principale par rapport à la comparaison de versions. En contrepartie, la restriction des possibilités d’édition représente un inconvénient avec lequel il faut compter.
De plus, un attribut DIFFNET calculé qui indique l’état de l’élément de réseau est inséré pour chaque élément de réseau.
- dans réseau 1 : le réseau 1 contient l’élément mais pas le réseau 2
- dans réseau 2 : le réseau 2 contient l’élément mais pas le réseau 1
- différent : le réseau 1 et le réseau 2 contiennent l’élément, au moins un attribut ayant des valeurs différentes dans les deux réseaux
- identique : le réseau 1 et le réseau 2 contiennent l’élément, toutes les valeurs d’attribut étant identiques dans les deux réseaux
- dans aucun réseau : l’élément existe uniquement dans le réseau de réunion et ne comporte aucune valeur d’attribut.
Exemple : un mouvement au nœud entre un tronçon du réseau 1 et un tronçon du réseau 2. De tels éléments sont générés dans de rares cas pour que le réseau de réunion soit un réseau Visum autorisé. Ils ne correspondent à aucun élément réel et ne comportent aucune valeur d’attribut.
Pour chaque attribut (attributs Visum et attributs définis par l’utilisateur) du réseau 1 ou du réseau 2, un attribut non éditable est inséré dans le réseau de réunion avec les propriétés suivantes :
- L’attribut présente des propriétés identiques à celles du réseau 1 ou du réseau 2.
- L’attribut comporte un sous-attribut avec les valeurs Réseau1, Réseau2 et Différence. Réseau1 et Réseau2 représentent la valeur d’attribut du réseau d’origine respectif si l’élément existe dans celui-ci, sinon la valeur 0 ou une entrée vide est appliquée.
- La valeur de sous-attribut Différence sert à l’affichage de la différence et comporte les valeurs suivantes :
- pour les attributs numériques : la différence des valeurs d’attributs du réseau 1 et du réseau 2
- pour les attributs alphanumériques : la chaîne de caractères "==" en cas d’égalité, "< >" en cas de divergence et une entrée vide lorsqu’un élément n’est pas contenu dans l’un des deux réseaux
|
Nota : S’il existe un attribut défini par l’utilisateur avec le même identifiant dans le réseau 1 et le réseau 2 mais défini pour des plages de valeurs différentes, la plage de valeur et la valeur d’attribut du réseau 1 sont appliquées. Pour les éléments comportant des coordonnées, les coordonnées du réseau 1 sont appliquées pour l’affichage dans le réseau. |
|
Nota : Les éléments et les configurations suivants sont ignorés lors de la réunion de réseaux :
|
L’Illustration 48 représente le réseau de réunion constitué à partir du réseau 1 (Illustration 46) et du réseau 2 (Illustration 47).

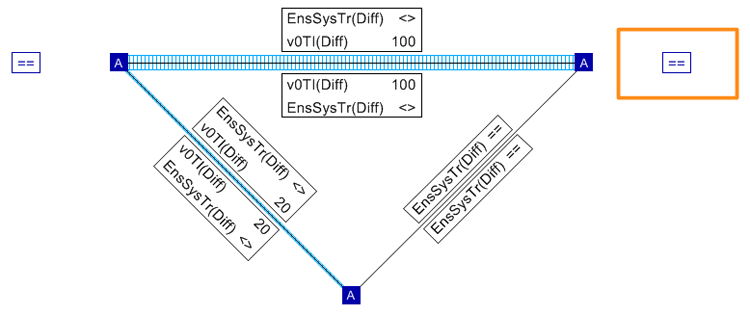

Illustration 48 : Réseau de réunion constitué à partir du réseau 1 et du réseau 2
Vous pouvez voir dans la représentation de réseau du réseau de réunion que le tronçon en bas à gauche présente une vitesse inférieure de 20 km/h dans le réseau 2 et que l’EnsSysTr diffère dans les deux réseaux. Le tronçon en bas à droite est par contre identique dans les deux réseaux.
Cas particulier : intervalles de temps d’analyse
Si les intervalles de temps d’analyse coïncident dans le réseau 1 et le réseau 2 (identifiant et limites d’intervalle), les mêmes intervalles sont également insérés dans le réseau de réunion. Si les intervalles ne sont pas absolument identiques, aucun intervalle n’est inséré dans le réseau de réunion. La concordance des périodes et horizons d’analyse n’est pas vérifiée. Des valeurs d’attribut se rapportant à différentes périodes ou horizons d’analyse dans le réseau 1 et le réseau 2 sont tout de même appliquées.
