Lors de l’importation de surfaces depuis des sources différentes, des chevauchements incorrects et des espaces entre les surfaces peuvent se produire.

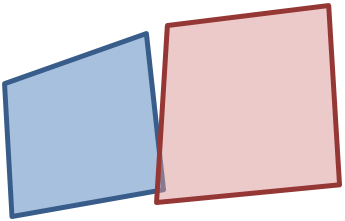

Illustration 40 : Surfaces après importation
Vous pouvez compenser ces irrégularités en ajustant les surfaces par ajustement dit « flou ». Les points des surfaces sont ainsi déplacés au sein d’une plage de tolérance définie. L’ajustement est possible pour les éléments surfaciques suivants :
- Zones, macrozones
- Macronœuds
- Aires
- Points d’intérêt (PDI) surfaciques
- Systèmes de péage
Vous pouvez accéder à la fonction à différents endroits dans le programme :
- via le menu Éditer > Surfaces (Utilisation : Ajustement flou de toutes les surfaces)
- lors de l’importation Shapefile (Utilisation : Importer des fichiers shape)
La marche à suivre comprend les étapes suivantes :
1. Définir les surfaces de référence dans le réseau existant
2. Définir l’ensemble de surfaces à importer
3. Définir les valeurs de tolérance pour l’ajustement flou
La définition des valeurs de tolérance détermine le résultat de l’ajustement flou.
Si vous spécifiez des valeurs de tolérance >0 pour les surfaces existantes et les surfaces importées, les surfaces sont ajustées les unes aux autres.

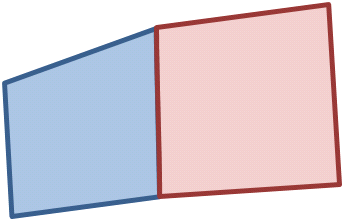

Illustration 41 : La surface bleue et la surface rouge sont ajustées l’une à l’autre
Si vous spécifiez une surface comme surface de référence en spécifiant la valeur 0 pour sa valeur de tolérance, la seconde surface est ajustée à la surface de référence.

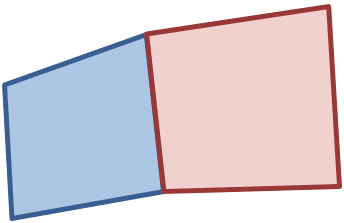

Illustration 42 : La surface bleue est la surface de référence, la surface rouge est ajustée à la surface bleue
