使用根据交通情况编程的附加模块 VAP

您可以用附加模块 VAP 以 VAP 语言自由创建可编程控制逻辑的模型。它们必须根据 RiLSA 1992 或 2010 在视图类型 A 或 B 中创建。

与 VS-PLUS 或 TrafficLanguage (TL, Siemens) 相比，VAP 不是以相同形式在不同信号发生设备上运行的控制方法。但是，用 VAP 几乎可以复制所有控制方法。

VAP 文件 *.dll 与您的 Vissim 版一起提供。有 32 位版或 64 位版。

在 Vissim 安装中的文件夹 Doc 下可以在文件 VAP_<版本>_<语种缩写>.pdf 中找到描述语言 VAP 的标签。

1.  在菜单信号控制 > 信号控制机中选择。

信号控制机列表自动打开。

您可以依据标准编辑此列表 (使用列表)。

2.  请使用鼠标右键点击所需的条目。

3.  请在快捷菜单中选择编辑条目。

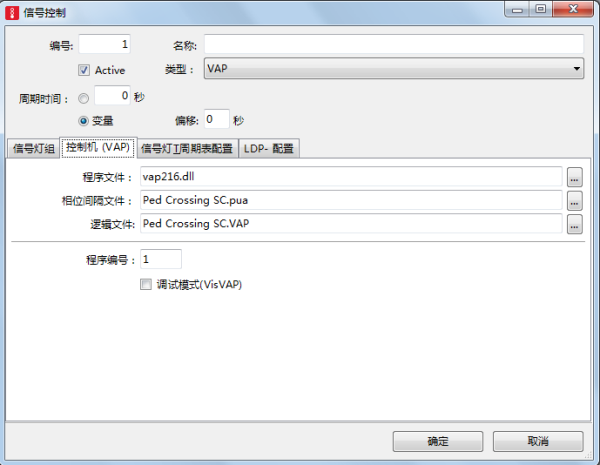

窗口信号控制打开。

4.  选择字段类型 > VAP。

5.  进行相应设置：

元素	说明
程序文件	程序文件：用控制逻辑文件 *.dll 或 *.exe 控制节点。默认vap216.dll。
相阶过渡文件	选择相阶过渡文件 *.pua
逻辑文件	VAP 控制信号控制机程序文件 *.vap
程序编号	程序编号：要仿真的信号程序。当在单步仿真中进行仿真时，可以切换程序。如果通过 OK 确认新的信号程序，则在下个仿真秒内开始切换。
调试模式 (VisVAP)	调试模式已激活 (调试模式)： 如果已选择该选项，则可使用调试模式在仿真中追踪信号流。必须打开VisVAP。必须载入*.vv 文件。

用 VisVAP 以图形方式显示和编辑流程图

VisVAP 是创建信号程序的很方便的平台，您无需具备编程知识。VisVAP 是 VAP 的补充部分。VisVAP 提供以下功能：

• 以图形方式显示和编辑流程图
• 转换为 VAP 源文本
• 通过调试模式在仿真中追踪信号流
• 设置行人路径（静态）和行人路径（局部路径）的相对流量

关于 VisVAP 的信息参见Vissim 安装文件夹 Doc 的文件 VisVAP_<版本>_<语种缩写>.pdf。
