说明 ：此附加模块您必须具有许可。
|
|
说明 ：此附加模块您必须具有许可。 |
Ring Barrier Controller 控制方法用在北美，并已取代 NEMA。
|
|
说明 ：读入具有 NEMA 类型的控制的路网文件时，自动将此控制转换为 RBC 类型的控制。 |
外部信号控制机 RBC 类型在 Vissim 中具有图形用户界面和补充功能。
设置将在 Vissim 作为外部文件以扩展名 *.rbc 保存。
英文版 RBC 手册 Manual_RBC.pdf 在Vissim 安装的文件夹 Doc\ENG 中。
1. 在菜单信号控制 > 信号控制机选择。
信号控制机列表自动打开。
您可以依据标准编辑此列表 (使用列表)。
2. 请使用鼠标右键点击所需的条目。
3. 请在快捷菜单中选择编辑条目。

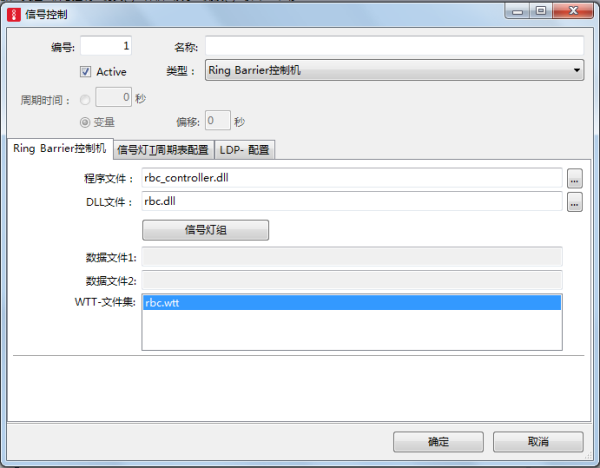

窗口信号控制打开。
4. 选择字段类型 > Ring Barrier Controller。
5. 进行相应设置：
| 元素 | 说明 |
|---|---|
| 程序文件 |
程序文件：文件 rbc_controller.dll：通过控制逻辑程序文件控制节点。根据您的许可提供 32 位版或 64 位版。默认将文件保存在 Vissim 安装的文件夹 exe 中。 |
| DLL文件 |
GUI文件：文件 rbc.dll：根据您的许可提供 32 位版或 64 位版。默认将文件保存在 Vissim 安装的文件夹 exe 中。 |
|
供给文件1 供给文件2 |
供给文件：非必要 |
| WTT文件 | WTT文件：数值类型表：包含在信号控制机检测器协议中或窗口信号配时表中显示的控制逻辑数据类型以及显示类型。如果控制由多个 TL 模块组成，则必须为每个模块说明所属文件 *.wtt 。默认将文件保存在 Vissim 安装的文件夹 exe 中。 |
6. 点击信号灯组。
窗口 Ring Barrier Controller 将自动打开。
7. 通过Vissim 安装中文件夹DOC\ENG 中的手册 Manual RBC.pdf 了解更多信息。
