无预选创建图表

可自己选择完整的图表数据

1. 在菜单视图 > 创建图表中选择。

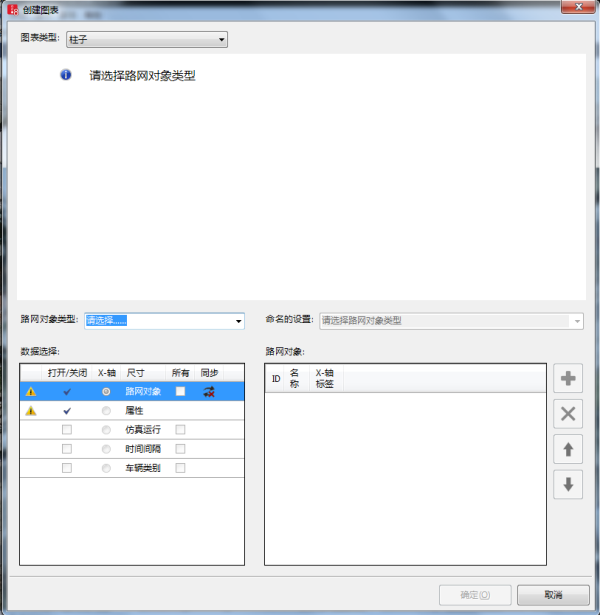

窗口创建图表打开。

2. 在选择列表图表类型中选择所需的条目：

柱状图
线形图
原始：将图表显示重置到原始的数据序列图形参数。如果在图表中的柱状图和线形图内显示不同特征属性的数据，则仅在修改了数据序列图形参数等之后进行显示(调整图表的显示)。

3. 在选择列表路网对象类型中选择所需的路网对象类型、基本数据类型或结果数据类型，作为后续数据选择的基础。

下一步骤，在左侧区域数据选择配置可在右侧区域选择对象的范围。

4. 请注意区域数据选择中的图标：

仍未选择特征属性参考。请添加特征属性参考：在右侧区域内仍未选择该范围的对象。无法用 OK 关闭该窗口。选择该范围的对象或选择另一个范围。
该路网对象类型没有与仿真运行相关的特征属性：所选对象类型仿真运行，时间间隔，车辆类别或行人类别的对象与该范围无关。仅当所选路网对象类型、基本数据类型或结果数据类型具有与该范围相关的特征属性时，才可选择仿真运行、时间间隔、车辆类别或行人类别。

5. 在区域数据选择中进行所需的设置：

分栏	说明
开/关	激活该范围对象的选择方式。如果选择了该选项，可通过按钮 (+) 选择该范围的对象并添加到右侧区域。对于路网对象和特征属性始终选中该选项，因为必须至少选择一个路网对象和特征属性。
x 轴	选择在 X 轴上描绘所选对象的范围。如果不显示图表该路网对象类型没有与仿真运行相关的特征属性，则可选择仿真运行，时间间隔，车辆类型或行人类型的选项 x 轴，通过按钮 (+) 至少选择一个对象并添加到右侧区域。右侧区域上方显示所选的范围作为标题。
所有	如果选择了该选项，则选择所选对象类型的全部对象。在右侧区域显示对象。如果在 Vissim 路网内定义新的路网对象，则自动将其添加到图表。该选项对于特征属性不可用。对于仿真运行仅显示Vissim有数据的仿真运行。对于时间间隔Vissim 仅显示最大时间间隔，如果在窗口评估配置在目录结果属性在从时间和到时间中未选中其他数值(配置列表结果特征属性的评估)。对于车辆类别或行人类别Vissim仅显示在窗口评估配置在目录结果属性在对于这些分类，额外统计数据选中的车辆类别或行人类别(配置列表结果特征属性的评估)。
同步	同步对象选择：如果选择了该选项且在路网编辑器或对象列表中选择显示与图表的选项，则图表显示的数据与所选择的相同。

右侧区域的标题显示在左侧区域数据选择中所选的范围。

然后，在右侧区域中选择希望在 X 轴上描绘的对象，并在数据选择左侧区域中激活 X 轴列中的选项。

路网对象：选择已在路网对象类型选择列表中选定的路网对象类型的路网对象。如果已选定了一种路网对象类型，它只有一个对象可用，例如路网评估，则不能在右侧区域中选择、排序或删除任何对象。
属性：选择选定路网对象的属性。
仿真运行：如有需要，可选择仿真运行，并考虑其属性值。
时间间隔：如有需要，可选择时间间隔，并考虑其属性值。
车辆类别或行人类别：如有需要，可选择车辆或行人类别，并考虑其属性值。

6. 请在右侧区域选择所需的对象：

元素	说明
	打开窗口<对象类型名称>：选择对象，在其中选择所需的对象。可在特征属性处选择直接关联所选对象类型的数字特征属性。也可在特征属性处选择通过与对象类型的关系建立连接的特征属性。针对子属性，在窗口中汇总所有非集聚的条目，并显示符号 * 作为占位符代替各条目。如果选择了包含符号 * 的条目并将条目应用到右侧区域所选特征属性的列表中，则触发汇总并重新显示各条目。没有与对象类型相关联的特征属性，不能汇总，不用符号 * 显示。只能单个地选择各条目。
	将右侧列表中选择的对象向下移动
	将右侧列表中选择的对象向上移动
	将右侧列表中选择的对象删除

一旦在右侧区域选择了数据且这次数据选择有效，则显示图表预览。在 x 轴上描绘所选的对象。

7. 如果 X 轴不能标记对象的名称，则在X 轴标签一栏中输入所需的名称。

8. 如果要在图表上应用已命名的图表布局，请在选择列表已命名的布局中选择所需的条目 (使用已命名的图表布局).

9. 点击 OK 确认。

窗口创建图表关闭。在 Vissim 的用户界面中，窗口图表 <标题> 打开。显示图表。
