可在一个窗口内显示仿真期间或信号控制逻辑交互式测试期间最新的信号图状态和数据采集器状态。其中针对每个所选的信号设备沿水平的时间轴显示了绿灯时间、黄灯时间和红灯时间。
路网中必须定义信号控制机(信号控制机建模)。
1. 确保按照要求配置此信号配时表(在信号控制机上配置信号配时表), (配置信号配时表的显示)
2. 在菜单信号控制机 > 信号控制中选择。
3. 请使用鼠标右键点击所需的信号控制机。
4. 请选择快捷菜单中的条目显示信号配时表。

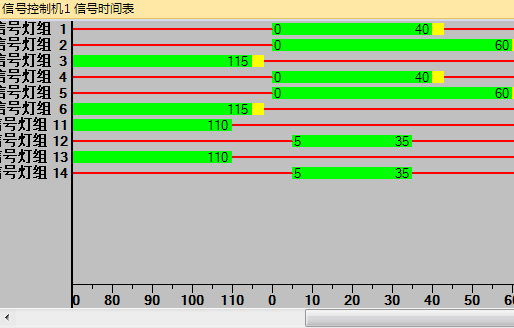

窗口信号配时表窗口打开。窗口信号控制机<编号> 信号配时表打开。
如果启动仿真，颜色显示各信号灯组当前的状态。
信号配时表从右向左运行。速度取决于仿真的运行速度 (定义仿真参数)。在窗口有边缘显示当前时间步长的状态。编号说明信号状态的起始时间点和结束时间点。
如果信号配时表还包含了数据采集器，则数据采集器的颜色标识布局状态：
| 数据采集器颜色 |
布局状态说明 |
|---|---|
|
黑色线路切换（空）为浅蓝 |
一辆车驶过一个时间步长内的弯道、一个仿真秒内上升或下降的脉冲边沿。 |
|
深蓝切换为浅蓝 |
一辆车离开弯道，且在相同时间步长内另一辆车驶入弯道、相同仿真秒内上升或下降的脉冲边沿。 |
|
浅蓝（多秒） |
多辆车驶过一个时间步长内的弯道、一个仿真秒内上升或下降的脉冲边沿。 |
|
深蓝色 |
时间步长结束时有一辆车位于数据采集器上。为了在此时让另一辆车驶入弯道，该车辆不会在相同时间内再次离开。 一条更长的深蓝色块表示，数据采集器上有一辆车。这与信号控制机数据采集器日志上的符号 ‘|’ 一致(评估信号控制机检测器记录)。 |
这样即可测得比如从数据采集器请求到释放信号灯组之间的时长。
1. 点击按键
单步仿真。
2. 点击一个时间点并按住鼠标。
3. 点击第二个时间点并按住鼠标。
在窗口左下方显示两个时间点的时间差。
在窗口中，1 次调用/1 仿真秒的信号控制机时间步长为 4 像素宽。如果每仿真秒更新两次控制，则一个时间步长仅 2 像素宽，更新三次控制时的宽度常常仅有 1 像素宽。
为固定时间控制输入每仿真秒的信号控制机时间步长数，作为信号控制机频率 (用频率定义信号控制机)。关于外部控制的更多信息，请参见各控制程序的文件。
时间轴的标签指定每 10 仿真秒为周期时间。此外，每 5 秒标记一个刻度。当以每秒多个时间步长进行控制时，时间轴保持不变。
如果控制 DLL 或 *.exe 文件多次连续指定了相同的仿真秒，仅使用第一个作为轴标签。
最多可显示 5000 个控制时间步长。
