在窗口中显示信号控制机检测器记录

在信号控制机检测器记录中输出距离仿真或测试运行前100秒的数据。在显示信号控制机检测器记录之前，请在信号控制机上配置信号控制机检测器记录(配置信号控制机的信号控制机检测器记录)。

提示：或者，您也可以在下一个步骤为打开特定信号控制机的信号控制机检测器记录。为此可略过下一步，且不为标签选择任何设置。在列表信号控制机中用鼠标右键点击期望的信号控制机，并从快捷菜单中选择条目信号控制机检测器记录。

1. 在菜单评估 > 窗口 > 信号控制机检测器记录中选择。

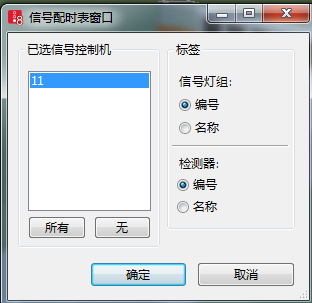

窗口信号控制机检测器记录打开。

2. 进行相应设置：

元素	说明
已选信号控制机	选择信号控制机
全部	选择全部已定义的信号控制机。在一个窗口内显示每个信号控制机的评估。
无	取消所有信号控制机的选择。
标签	评估窗口中行的标识。编号：默认使用信号灯组和数据采集器标签的编号。名称：在评估窗口内用名称标识所选信号控制机的信号组、相位和数据采集器。

3. 点击 OK 确认。

窗口信号控制机检测器记录关闭。为选中的信号控制机自动打开窗口信号控制机-<编号> 检测器记录- 窗口。如果启动仿真，则信号控制机检测器记录将显示根据在目录信号控制机检测器记录配置中的设置。

在仿真或测试运行期间，在信号控制机检测器记录窗口中显示前100仿真秒内所有在配置中规定的数据的数值。

记录数据的类型取决于相应信号控制机的控制程序。这需要参考控制程序的文档。

如果已在目录直接输出选择了信号控制机检测器记录而且仿真或测试运行已经结束，则记录文件 *.ldp包含下列数据。信号控制机检测器记录采用表格结构，每行为仿真秒，每列为数值类型。记录每行可显示最多1000个数值和最多3000个字符。

说明：已输出数值在控制逻辑结束后保存。

如果多次运行仿真，则相应启动随机数作为仿真运行索引取决于评估文件*.ldp的名称。

针对 VS-PLUS，除了其他数值类型外还可在信号控制机检测器记录中输出下列数据（SG = 信号灯组；VS = 交通流）：

数值类型	意义
Aktivflag VS	交通流Aktivflag ，VS-Plus专用
GrünMax VS	交通流GrünMax ， VS-Plus专用
PE主要指示器	相关优先原件 (1-6)主要序列的下一待完交通流
VS控制时间	交通流控制时间，VS-Plus专用
空列	与空字符的距离
VS优先类别	默认：1: IV, 2: ÖV, 3: 使用车辆
VS优先等级	交通流优先等级： 1：正常 2：超过最大允许等待时间
VS优先值	交通流优先等级， VS-Plus专用
SG信号灯	.红灯 = 红-黄灯 \| 绿灯 / 黄灯
仿真秒	1到99999之间的仿真秒
分隔符	两栏之间的垂直线
周期时间	1至周期时间内的Tx秒
DET等待时间	累计从驶过一个检测器到下一个释放之间的时间的计数器
VS等待时间	自交通流要求起的时间秒（如DET等待时间-延误时间）
DET状态	+: 在一个仿真秒内要么有一辆车完全驶过检测器或者一辆车驶离检测器且另一辆车抵达该检测器（一个时步内上升和下降边缘） \|: 时步结束时，一辆车位于检测器上方，并且没有任何车辆在该时步内离开该检测器。 .: 该检测器在此时步内未被占用。
MP状态	公交信号检测点的状态
VS状态	交通流的编码状态，例如： 1：已要求 9：发出绿灯要求 10：打开绿灯 21：发出红灯要求

信号控制机检测器记录   [2015-06-06 14:56:45]
卢森堡, SC 3-10
信号控制机 5;  程序文件: vap216.dll;  导入文件: l05_11hp.VAP, l05.pua;  程序编号 1;  仿真运行
