Viswalkでの変換の開始
データボリュームに応じて、変換プロセスには数分かかる場合があります。変換は、外部のIFC2INPX_GUI.exeアプリケーション内で実行されます。Viswalkでは実行されません。このため、変換プロセス中でもViswalkで作業を続けることができます。IFC2INPX_GUI.exeは、お使いのViswalkインストールの..\IFC2INPXディレクトリに保管されます。
1. [File]-[ファイル] メニューから、[Import]-[インポート] > [BIM（*.ifc）] をクリックします。

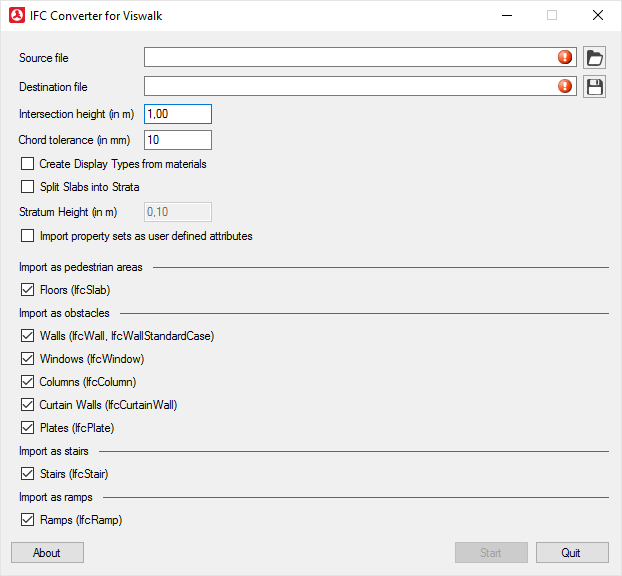

[IFC Converter for Viswalk]-[Viswalk用IFCコンバーター] ウィンドウが開きます。
2. 必要な変更を加えます。
| [Element]-[エレメント] | [Description]-[説明] |
|---|---|
| [Source file]-[ソースファイル] | *.inpxファイルに変換される*.ifcファイル。 |
| [Target file]-[ターゲットファイル] |
変換によって作成される*.inpxファイル |
| [Intersection height (in m)]-[交点の高さ（メートル）] |
ベースエリアと平行に走っているインポートされたそれぞれのレベルの上の高さ。Viswalkはここで、窓/ドアの開口部や障害物を識別するために、開口部という観点から建物モデルの縦方向のサブコンポーネントをチェックします。デフォルトは1.00 m |
| [Chord tolerance (in mm)]-[円弧許容誤差（ミリメートル）] |
Viswalkは、IFC内の円形オブジェクトのモデリングにポリゴンを使用します。[chord tolerance]-[円弧許容誤差] の値は、追加の角を作成する前の、ポリゴンのエッジと実際の円との最大の差を指定します。デフォルトは10.00 mm |
| [Creating display types using materials]-[素材を使用した表示タイプの作成] |
インポートされた各素材を使用した表示タイプの作成。 |
| [Stratifying slabs]-[スラブの階層化] |
合成された歩行者エリアを階層化することにより、BIMをベースとする傾斜天井や屋根をモデリングします。Z軸の異なる複数の歩行者エリアが作成されます。属性 [Stratum height (in m)]-[層の高さ（メートル）] は垂直距離を定義します。 |
| [Stratum height (in m)]-[層の高さ（メートル）] |
テラスの高さを示します。ベースエリア上の床について。デフォルトは0.10 m |
| [Imported property sets as user-defined attributes]-[ユーザー定義属性としてインポートされたプロパティセット] |
IFCプロパティセットに基づいてユーザー定義属性を作成します。 |
| [Import as pedestrian areas]-[歩行者エリアとして形式を指定してインポート] |
フロア（IfcSlab）：ネットワークオブジェクトタイプ [pedestrian area]-[歩行者エリア] に基づいて構造エレメントを作成する床を選択します。 |
| [Import as obstacles]-[障害物として形式を指定してインポート] |
ネットワークオブジェクトタイプ [Obstacles]-[障害物] に基づいて構造エレメントを作成するために、次のサブコンポーネントを選択します。
|
| [Import as stairs]-[階段として形式を指定してインポート] |
階段（IfcStair）：ネットワークオブジェクトタイプ [Stairs]-[階段] に基づいて構造エレメントを作成する階段を選択します。 |
| [Import as ramps]-[スロープとして形式を指定してインポート] |
[Ramps（IfcRamp）]-[斜面（IfcRamp）]：ネットワークオブジェクトタイプ [ramps]-[斜面] に基づいて構造エレメントを作成する斜面を選択します。 |
| [About]-[情報] |
IFC2INPX、使用ソフトウェアおよび連絡先の詳細情報 |
| [Start]-[開始] |
*.inpxファイルへの変換開始 |
