参照オブジェクトと参照オブジェクトタイプの選択

ネットワークオブジェクトは、別のネットワークオブジェクトを参照する ことができます。例えば、ルート上の3D案内標識がルートデータを表示します。デフォルトでは、このようなタイプの参照を必要とするネットワークオブジェ クトを定義するときはいつでも、ネットワークオブジェクト同士を割り当てます。その際、以下の項目を選択します。

• [Reference object type]-[参照オブジェクトタイプ]：参照先のネットワークオブジェクトのタイプ。
• [Reference object]-[参照オブジェクト]： 参照先のネットワークオブジェクト

ひとこと: 以下のステップは、ネットワークオブジェクトを定義するときに、参照オブジェクトタイプ:と参照オブジェクトを割り当てる方法を説明ていします。参照オブジェクトタイプと参照オブジェクトは、属性リストでも 割り当てることができます。そのためには、 [Object type name]-[オブジェクト種別の名前] 列で参照オブジェクトタイプ:を選択します。次に、 [Object key]-[オブジェクトキー] 列で、割り当てたいネットワークオブジェ クトを選択します。

1.  目的のネットワークオブジェクトを定義し、 [Edit dialog]-[ダイアログの編集] (ウィンドウ[<Name network object type>]-[<ネットワークオブジェクトタイプ名>]) を開いたままにします。

2.   [Reference object type]-[参照オブジェクトタイプ] ボックスで、参照したいネットワークオブジェクトのネットワークオブジェクトタイプをクリックします。

3.  次に 記号をクリックします。

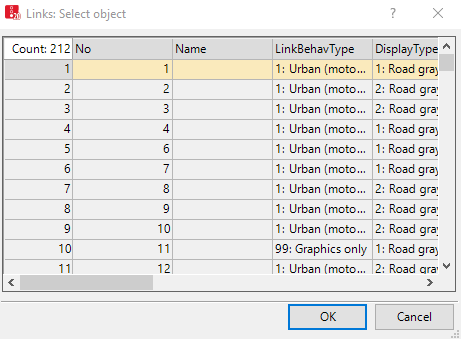

ウィンドウ [<Name Network object type>]-[<ネットワークオブジェクトタイプ名>： オブジェクトの選択] が開きます。下図は、参照オブジェクトタイプの [links]-[リンク] を選択した例です。

4.  目的のエントリーを選択します。

5.  [OK] で確定します。

ウィンドウ [<Name Network object type>: Select object]-[<名前ネットワークオブジェクトタイプ>：オブジェクトの選択] が閉じます。 [Edit dialog]-[ダイアログの編集] (ウィンドウ [<Name Network object type]-[<ネットワークオブジェクトタイプ名>])の [Reference object]-[参照オブジェクト] ボックスに、選択した参照オブジェクトの番号が表示されます。

6.  必要であれば、さらに属性を編集することができます。

7.  [OK] で確定します。

[Edit dialog]-[ダイアログの編集] (ウィンドウ [<Name Network object type>]-[<ネットワークオブジェクトタイプ名>])が閉じます。
