SC感知器評価の結果

シミュレーションまたはテストの実行中、最新の100シミュレーション秒の構成で指定されたすべてのデータの値が、[SC detector record]-[SC感知器レコード] ウィンドウに表示されます。

記録できる値のタイプは、信号コントローラーごとの制御手順によって異なります。この場合は、制御プログラムのドキュメントを参照してください。

[Direct Output]-[直接出力] タブで、[SC Detector Record]-[SC感知器レコード] を選択し、シミュレーションまたはテストの実行が完了している場合は、*.ldpファイルには次のデータが収められています：SC感知器記録は、シミュレーション秒につき1行、選択された車両のタイプにつき1列のテーブルとして構成されます。レコードは1,000件の値まで表示され、1行あたりの文字数は3,000文字となります。

[Element]-[エレメント]

[Description]-[説明]
[Row 1]-[行1] 評価の時間付きの評価の名前
[Row 2]-[行2] シミュレーションに関するコメント
[Row 3]-[行3] 信号コントローラー番号、制御ファイル、プログラム番号、シミュレーション実行またはテスト
[Other rows]-[その他の行] 評価データ。列は、構成ウィンドウ内の値の順序に対応します。



注意: 値は、制御ロジックの実行後に保存されます。

シミュレーションが複数回実行される場合、個々のランダムシードが、シミュレーション実行のインデックスとして評価ファイル*.ldpの名前に付記されます。

VS-PLUSの場合、SC感知器記録（SG = 信号グループ、VS = Verkehrsstrom - ドイツ語の交通量）に次の値タイプも出力することができます。

[Value type]-[値タイプ]

[Meaning]-[意味]

[Active flag of traffic volume]-[交通量のアクティブフラグ]

 交通量のアクティブフラグ、VS-Plus特有

[GreenMax of traffic volume]-[交通量のGreenMax]

 交通量のGreenMax、VS-Plus特有

[Main indicator PE]-[主要インジケーターPE]

関連する優先エレメント（1～6）の主要シーケンスの次に処理される交通量

[Control time of traffic volume]-[交通量の制御時間]

 交通量の制御時間、VS-Plus特有

[Empty column]-[空白列]

スペースからの距離

[Priority class of traffic volume]-[交通量の優先クラス]

デフォルト：1：PrT、2：PT、3：緊急車両

[Priority level of traffic volume]-[交通量の優先レベル]

交通量の優先レベル：

  • 1：通常
  • 2：妥当な最大待機時間を超過

[Priority value of traffic volume]-[交通量の優先値]

 交通量の優先レベル、VS-Plus特有

[Signal state of SG]-[SGの信号状態]
  • 。赤
  • = 赤/黄
  • | 青
  • / 黄

Simul.second

1～999,999,999のシミュレーション秒

[Separator]-｛区切り文字]

2つの列の間の縦線

[Cycle second]-[サイクル秒]

1～サイクル時間のTx秒

[DET waiting time]-[DET待ち時間]

感知器の最初の通過から次の解放までの時間を加算するカウンター

[Waiting time of traffic volume]-[交通量の待ち時間]

交通量の感知からの経過時間（秒）（DET待ち時間 - 減速時間など）

[State of DET]-[DETの状態]
  • +：シミュレーション秒内で、車両が完全に感知器を通過するか、または車両が感知器を離れ、別の車両が感知器に到達した場合（1時間ステップ内の上昇および下降エッジ）
  • |：時間ステップの終わりで感知器上に車両が存在しており、この時間ステップ内にこの感知器を離れた車両がない場合。
  • .：時間ステップ内に感知器が占有されていない場合。

[State of calling point]-[呼び出しポイントの状態]

呼び出しポイントの状態

[State of traffic volume]-[交通量の状態]

交通量のコード化状態。例：

  • 1：感知
  • 9：青信号コマンド入力
  • 10：青信号に切り替え
  • 21：赤信号コマンド入力

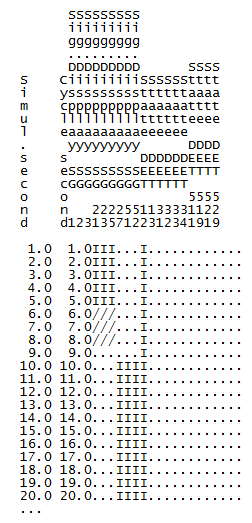

SC感知器記録ファイル*.ldpのサンプル
Signal control detector record   [6/6/2019 14:56:45]
Luxembourg, SC 3-10
SC 5;  program file: vap216.dll;  import files: l05_11hp.VAP, l05.pua;  program no. 1;  simulations run
