Запуск конвертирования из Viswalk
В зависимости от объема данных, конвертирование может занять несколько минут. Конвертирование выполняется во внешнем приложении IFC2INPX_GUI.exe, а не в Viswalk. В результате можно продолжать работать в Viswalk во время конвертирования. Файл IFC2INPX_GUI.exe сохранен в папке ..\Exe\IFC2INPX каталога установки Viswalk.
1. Выберите в меню Файл > Импортировать > BIM (*.ifc).

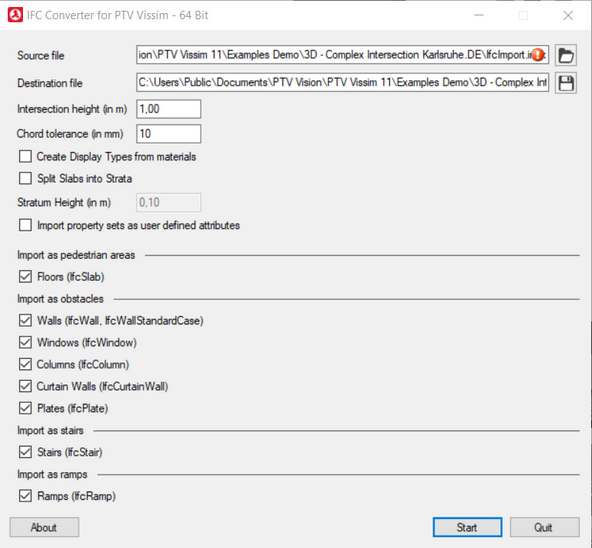

Откроется окно IFC Converter for Viswalk.
2. Выполните желаемые настройки:
| Элемент | Описание |
|---|---|
| Source file | Файл *.ifc, который должен быть конвертирован в файл *.inpx. |
| Destination file |
Файл *.inpx, который должен быть создан в результате преобразования. |
| Intersection height (in m) |
Высота над каждым импортированным уровнем параллельно основной зоне, в которой Viswalk проверяет вертикальные частичные элементы модели зданий на наличие отверстий для идентификации оконных и дверных проемов и препятствий. Значение по умолчанию 1,00 м. |
| Допуск кривых (в мм) |
Для отображения круглых объектов в IFC Viswalk использует полигоны. Значение Допуск кривых указывает, как сильно ребра полигона могут отклоняться от действительной линии окружности, прежде чем будет создана дополнительная угловая точка в полигоне. Значение по умолчанию 10,00 мм. |
| Create Display Types from materials |
Создание типа отображения из каждого импортированного материала. |
| Split Slabs into Strata |
Отображение наклонного потолка или пола из BIM за счет террасирования созданных из них пешеходных зон. Создаются несколько пешеходных зон с разной z координатой. Вертикальное расстояние устанавливается с помощью атрибута Высота террасы (в м). |
| Stratum Height (in m) |
Высота террасирования. В случае пола выше основной зоны. Значение по умолчанию 0.10 м |
| Import property sets as user defined attributes |
Создание определенных пользователем атрибутов из IFC Property Sets. |
| Import as pedestrian arias |
Полы (IfcSlab): создание из грунтов/пола конструктивных элементов типа объекта сети Пешеходные зоны. |
| Import as obstacles |
Создание из следующих частичных элементов конструктивных элементов типа объекта сети Препятствия.
|
| Import as stairs |
Лестница (IfcStair): создание из ступенек конструктивных элементов типа объекта сети Лестница. |
| Import as ramps |
Пандусы (IfcRamp): создание из пандусов конструктивных элементов типа объекта сети Пандусы. |
| About |
Информация о IFC2INPX, используемом программном обеспечении и контактных данных |
| Старт |
Запуск преобразования в файл *.inpx |
3. Выполните импорт файла сети (Импортировать файл INPX с данными зданий).
