Атрибуты дорожных разметок

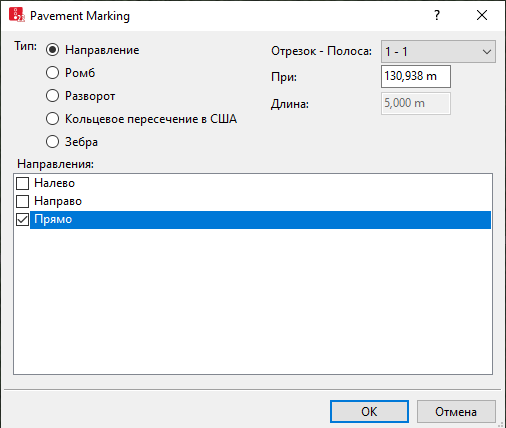

Окно Разметка полосы движения откроется автоматически, если вставлен объект сети и выбрано автоматическое открытие диалогового окна редактирования после создания объекта (Определить функцию правой кнопки мыши и действие после создания объекта). По умолчанию открывается только список дорожных разметок.

В этом окне укажите значения атрибутов для объекта сети. Для уже определенных объектов сети можно вызвать это окно с помощью следующих функций:

  • Дважды щелкните в списке объектов сети типа объекта сети на строку с желаемым объектом сети.
  • Выберите в редакторе сети для выбранного объекта сети в контекстном меню Редактировать.

Объект сети может содержать дополнительные атрибуты. Все атрибуты и значения атрибутов объекта сети можно показывать в списке объектов сети соответствующего типа объекта сети. Список Вы можете открывать с помощью следующих функций:

  • Щелкните правой кнопкой мыши на панели объектов сети по нужному типу объекта сети и выберите в контекстном меню Показать список.
  • Выберите в редакторе сети для выбранного объекта сети в контекстном меню Показать в списке.
  • Выберите в меню Списки в нужной категории тип объекта сети.

Атрибуты и значения атрибутов объекта сети можно редактировать в списке объектов сети для соответствующего типа объекта сети.

Объекты этого типа объектов могут иметь ссылки на другие объекты. Поэтому список атрибутов показывается как левый список из двух закрепленных списков. Можно отобразить на панели инструментов в списке выбора Корреспонденции справа связанный список с атрибутами нужной корреспонденции (см. ниже Показать и редактировать зависимые объекты как корреспонденции).

Примечание: Можно показать и скрыть в списках столбцы со значениями атрибутов, используя символ  Выбрать атрибуты.

Элемент Описание

Тип

Определяет геометрический символ, показанный в сети Vissim.

  • Направление: направление стрелки Налево, Прямо, Направо или их сочетание.
  • Ромб: обозначение принятой в США и Канаде полосы дороги для движения ТС с высокой заполненностью (полосы для райдшеринга).
  • Разворот: Vissim стрелка в направлении по часовой стрелке или против часовой стрелки. Это зависит от выбранной в меню Настройки сети > Манера езды ТС > Правила дорожного движения опции Правостороннее движение или Левостороннее движение.
  • Кольцевое пересечение в США: стрелка Налево, Прямо, Направо, Остров. безоп. или их сочетание. Остров. безоп. должен сочетаться не менее чем с одним другим направлением стрелки.
  • Зебра используется для разметки пешеходных отрезков, определенных в виде пешеходного перехода. Эта опция служит для визуализации ширины пересеченного отрезка. На отрезке должна быть определена вся дорожная информация (Моделировать отрезки как пешеходные зоны).

Направления

Направления стрелки (НапрСтрелки): относится только к типу Направление стрелки и определяет геометрический символ, отображаемый в сети Vissim. Если вы выберете несколько направлений, стрелка направления скомбинирует их.

  • лево
  • прямо
  • право
  • Остров. безоп.: активно только для кольцевых пересечений в США. Должен  комбинироваться минимум с одним другим направлением стрелки.

При

Позиция (Поз): положение с начала отрезка [м].
