Экспортировать узлы и ребра для визуализации в Visum

После динамического распределения можно экспортировать сеть и пути из динамического распределения для визуализации в Visum. В Visum можно графически отображать и анализировать пути и нагрузки. При этом Vissim создает следующие файлы.

  • Файл версий Visum *.ver.
  • Файл сети Visum *.net.
  • Несколько файлов маршрутов Visum *.rim.

Данные файла сети и файлы маршрутов прилагаются также в файле версий.

1.  Откройте в Vissim нужную сеть.

2.  Убедитесь, что выполнено динамическое распределение.

3.  Выберите в меню Файл > Экспорт > PTV Visum (узлы/ребра).

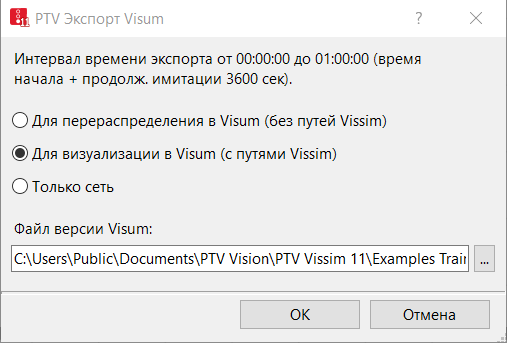

Откроется окно PTV Экспорт Visum (экспорт PTV Visum).

4.  Выберите опцию Для визуализации в Visum (с путями Vissim).

5.  Нажмите кнопку .

6.  Введите папку и имя файла для файла версий *.ver.

Примечание: Существует возможность указать для файла версий только папку и имя файла. Параллельно с файлом *.ver этот экспорт создает файл сети Visum *.net и несколько файлов маршрутов Visum *.rim.

7.  Подтвердите с помощью OK.

Примечания:

  • Из общего спроса матриц Vissim создается файл матриц Visum *.mtx для экспорта. Для экспорта учитывается только спрос в интервале времени экспорта (время отправления имитации + продолжительность имитации) (Определение параметров имитации). Если матрица Vissim не полностью находится в интервале времени экспорта, экспортируется только та часть, которая расположена в интервале времени экспорта. Спрос обобщается. В результате невозможно получить отдельные матрицы для разных типов транспортных средств Vissim и классов ТС.
  • Файлы импорта маршрутов экспортируются только в том случае, если доступны файлы оценок Vissim и файлы путей, так как файлы импорта маршрутов содержат получаемые в результате маршруты и нагрузки из динамического распределения. Для каждого интервала расчета динамического распределения создается отдельный файл *.rim.



Примечания:

  • Если файлы оценок и файлы путей отсутствуют, то откроется предупреждение и будут экспортированы только данные сети и данные матрицы.
  • Закрытия ребер или соединяющих отрезков для классов транспортных средств передаются в Visum. Тем самым они учитываются при перераспределении потоков. Visum по умолчанию не применяет пути, которые также невозможны в Vissim. Исключение составляют разделенные параллельные ребра между двумя узлами Vissim, которые выходят из различных поворотов или ведут к различным поворотам. Они экспортируются в Visum в виде совместного ребра. Это может привести к тому, что распределение в Visum обнаружит пути, которые нельзя будет использовать в Vissim.



Рекомендация: Дополнительную информацию по теме Импорт маршрутов в Visum можно найти в справке Visum в меню Обмен данными с другими программами.
